大容量MLCC(积层贴片陶瓷片式电容器)的测量贴士 (5)：建议使用什么仪表进行测量？

录入：edatop.com 点击：

问：大容量MLCC(积层贴片陶瓷片式电容器)的测量贴士 (5)：建议使用什么仪表进行测量？

答：
包含高输出选件（选件001）的HP4284A将rms电流源等级从10 mArms增加到100 mArms。电流范围越高，仪表就会有更大输出功率来印加到电容器所需的rms电压等级。HP4284A也付属有电压和电流等级的监视器，显示在电容器上看到的实际电压和电流等级。使用HP4284A的一个缺点是测量时间延长。HP4284A配合等级监视器使用反馈配置来维持所有rms等级。

可以按照以下公式计算HP4284A的测量时间：

[(meas_timeshort) + (～ 115msec.)] x n (公式2)

其中n = 2至6。

如果测量速度比精度更重要話，则建议使用HP4278A。这个仪表没有ALC（Automatic Level Control，自动等级控制）功能或电压和电流等级监视器，但仍可使用伏特计来验证交流电压。HP4278A是HP4284A的更早版本，由于测量速度更快，有时也被称为“生产”仪表。

重点是该仪表必须能够给电容器提供准确的电压。通过切换到低输出阻抗范围以便补偿大容量陶瓷电容器的低阻抗，或者采用能自动维持电容器的测试等级的功能。

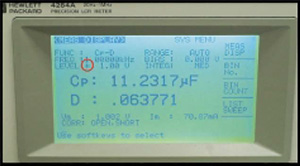

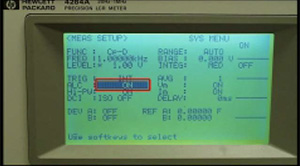

此外，HP4284具有一项称为ALC的功能。通过激活此项功能，设定电压等级可以在电容器保持不变。当使用此仪器测量大容量陶瓷电容器时，确保ALC功能为“ON” （图1、图2）。没有开启此功能可能会造成电容读数被错误读低。
