电容器的测量 (8)：如何能测量电容器的绝缘电阻？

录入：edatop.com 点击：

问：电容器的测量 (8)：如何能测量电容器的绝缘电阻？

答：

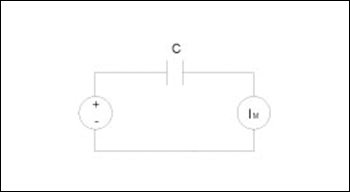

IR（Insulation Resistance，绝缘电阻）是电容器中的电介质材料电阻漏电流的程度。它是电介质材料本身的电阻*1。IR可通过漏电流来测量。知道漏电流和外加电压，即可根据欧姆定律计算绝缘电阻。测量漏电流有两种基本方式。首先，用一个与电容器和电压源串联的电流表（图1）。

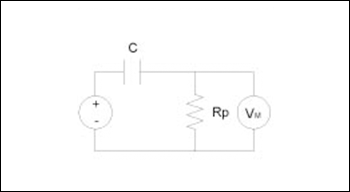

其次，用一个与电阻器并联的伏特计，然后串联连接到电容器和电压源（图2）。

第一个方法通常适用于小于1uF的电容器。低电容量电容器具有低漏电流，因此，低电流电表可以准确测量电流。如果漏电流高，由于充电电容器的噪音和不稳定性，电表将不能准确测量。因此，对于高容値电容器应使用第二种方法*2。
