SRF测量 (7)：如果不补偿阻抗分析仪的短路芯片电感会发生什么状况？
录入：edatop.com 点击：
问：SRF测量 (7)：如果不补偿阻抗分析仪的短路芯片电感会发生什么状况？
答：
在仪表补偿短路芯片时，仪表将假定短芯片有0电感。但事实上，短路芯片确有一些寄生电感。执行补偿时，寄生电感将被补偿为挟具寄生的一部分。因此，仪表有寄生电感偏移。一旦短路芯片寄生电感成为挟具寄生的一部分，金短路芯片寄生将一直存在。 因此，由于寄生短路芯片电感，电容器的ESL将降低，SRF读数因此升高（图1）*。
一旦短路芯片电感被补偿，SRF的测量将是真实数据（图2）。

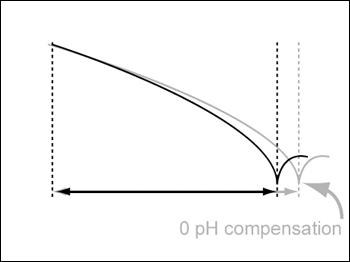

图1: 零电感被补偿（ESL低，因此SRF高）

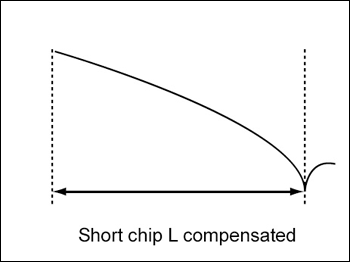

图2: 电容器的真实SRF测量 * TDK MLCC Application Notes, “MLCC Measurement Procedure for |Z| and ESR vs. Frequency”, M.Waldrip （1999）
