弯曲裂纹对策 (7)：怎样才能有效防止弯曲裂纹？

录入：edatop.com 点击：

问：弯曲裂纹对策 (7)：怎样才能有效防止弯曲裂纹？

答：
防止裂纹最有效的方法防止对基板施加不需要的外力。通过安装基板加固材料或支撑材料，可有效防止基板弯曲。制造中基板弯曲很容易被忽视。通过验证制造过程可发现减少施加于基板的应力的方法。

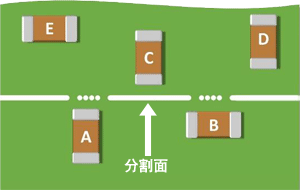

同时，基板上元件的配置将会对弯曲发生时施加于元件的应力的量产生重大影响。通过使元件远离分割面与螺丝安装部位，可有效防止在制造中对 MLCC 施加不需要的应力。通过将元件与分割面平行配置，可降低应力（图1）。

若焊锡过多则可能导致在发生弯曲时对 MLCC 施加的应力增大。需要注意遵从生产商推荐的焊锡规格。
