电容器的老化特性 (6):电容器制造商如何针对MLCC(积层贴片陶瓷片式电容器)的老化进行补偿?

录入:edatop.com    点击:

问:电容器的老化特性 (6):电容器制造商如何针对MLCC(积层贴片陶瓷片式电容器)的老化进行补偿?



答:
电容器的测试基准已在IEC-384-9被定义。它被定义为:在 最终热处理后1000小时的经时性变化后的电容值*。我们在测试工序中考虑到老化速度的影响,使1000小时后的电容值在允许的公差范围内来进行选别。

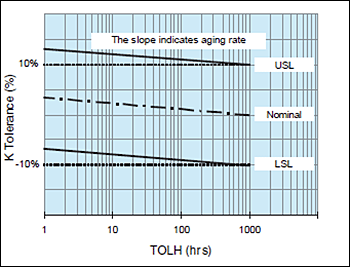

图1 :Class II材料的排序限制示例,K允许偏差

随着时间的推移,由于老化使电容值降低。最后加热后不到1000小时的有可能超过容量公差的上限,超过1000小时的有可能低于容量公差的下限。

在刚刚经历锡焊、粘接剂的硬化、其他温度上升过程后,电容器抗老化,静电容量不在公差内。有时也需要考虑电容器的老化,扩大带电测试的静电容量的允许设定范围。

*IEC-384-9 (1988), Appendix A
