大容量MLCC(积层贴片陶瓷片式电容器)的测量贴士 (3):我如何确认测量电压是正确的?

录入:edatop.com    点击:

问:大容量MLCC(积层贴片陶瓷片式电容器)的测量贴士 (3):我如何确认测量电压是正确的?



答:
验证电压最方便的方法是在仪器测量电容器时测量电容器上的交流电压(Vrms)(图1)。

如果在电容器测量时测得的电压低于0.8 Vrms的下限时,则可能测得电容値低下。有些电容计(如:HP4284A)有电压和电流等级监视器(图2)。当这些功能“ON”时,电容器上的电压等级或通过电容器的电流会直接显示在仪器显示屏上,不需要再连接伏特计。提供给电容器电压与测定设备设定的电压等级可能完全不同,请注意。

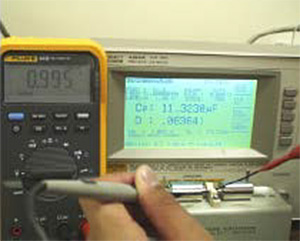

图1:验证VAC

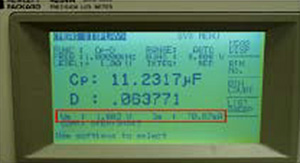

图2:HP4284A上的电压和电流等级监视器
