根据电容器（积层带导线陶瓷电容器）的温度变化，静电容量预计会发生多大程度的变化？

录入：edatop.com 点击：

问：根据电容器（积层带导线陶瓷电容器）的温度变化，静电容量预计会发生多大程度的变化？

答：
C0G以及NP0的种类1的电容器温度特性中，对于温度的变化并未发现静电容量有明显变化。

一般情况下，种类2的MLCC静电容量会随温度发生变化。这是因为陶瓷的晶格结构发生变化，从而介电常数也相应发生变化。此为可逆变化，并非劣化现象。

EIA标准以及JIS标准中规定，在使用温度范围中，静电容量的变化不得超过规定的允许差。变化程度请参照表2。

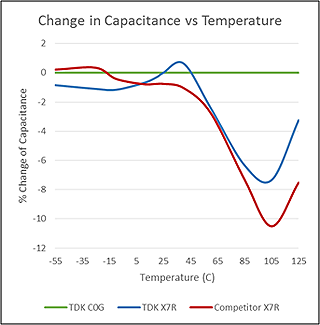

实际容量变化曲线会因厂商及编号不同而有所差异。TDK产品的具体示例已刊载于TDK Product Center中，敬请浏览。以下图表中显示了多类MLCC的温度特性。因此会因种类及厂商不同而有所差异。
