端子电极的接合强度 (2):什么是MLCC(积层贴片陶瓷片式电容器)的端子电极的接合强度?

录入:edatop.com    点击:

问:端子电极的接合强度 (2):什么是MLCC(积层贴片陶瓷片式电容器)的端子电极的接合强度?



答:
端子电极的接合强度是指,将元件主体从端子上剥离所需的力。最为普通的评估方式是轴心引脚的拉伸试验或侧面按压试验。通常以千克进行表示,其强度取决于元件的尺寸。

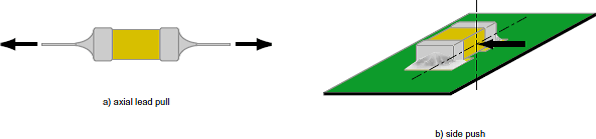

图1: 以往的端子接合试验

轴心引脚的拉伸力是衡量元件准确端子强度的最佳标准,但在SMT工序中,侧面按压试验则最为普遍。

注: 侧面按压试验中,若焊锡量与元件的按压部位不同则会产生较大差异。

以下将端子电极接合强度的大小与故障模式相结合进行说明。故障的3种基本形态如下图所示进行说明。



图2: 故障模式、引脚拉伸


図3: 故障模式、侧面按压

故障模式根据填锡高度不同会有所差异。一般情况下,为使接合力达到最大,陶瓷与陶瓷、或金属与金属的故障模式通常认为是最为理想的。
