请告知测量共模滤波器/扼流圈的阻抗的方法

录入:edatop.com    点击:

问:请告知测量共模滤波器/扼流圈的阻抗的方法。



答:
对于Common mode/Z/的情形,按照图1所示连接,进行测量。
对于Differential mode/Z/的情形,按照图2所示连接,进行测量。

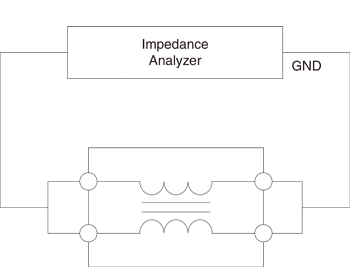

图1 Common mode /Z/

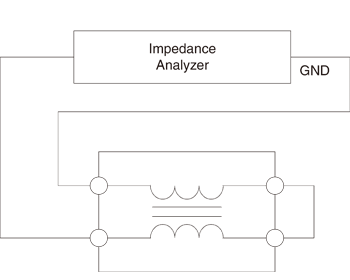

图2 Differential mode /Z/
