显示环形器与隔离器特性的项目是什么?

录入:edatop.com    点击:

问:显示环形器与隔离器特性的项目是什么?



答:
如图所示,环形器与隔离器的主要项目为“插入损耗(正向损耗)”、“隔离(逆向损耗)”以及“V.S.W.R.”3项。在实际使用时,由于环形器与隔离器拥有频率特性,因此需要指定特定的频率范围。环形器为1个端口连接终端电阻,使隔离器工作,并进行评估。环形器为三重对称电路,因此基本上无论从哪个端口观察特性均相同。但从严格角度上来说,其存在细微差异,因此有时需要在必要时确认3个端口的特性。

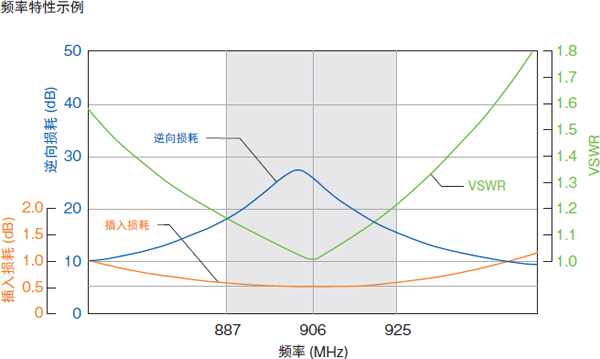

图 隔离器的特性示例
