电容器的测量 (3):Cp或Cs有何不同?

录入:edatop.com    点击:

问:电容器的测量 (3):Cp或Cs有何不同?



答:
阻抗分析仪表可以测量称作Cp的并联电容或称作Cs的串联电容4。电路模式将取决于电容器的电容值(图1)。

当C小而阻抗大时,C和Rp之间的并联阻抗将会明显高于Rs。因此用于测量电容量的仪表设置应为Cp。当C大而阻抗小时,C和Rp的并联阻抗不太大。因此,仪表设置应使用Cs来测量电容量。选择阻抗设置的一个好的经验规则是,对大于10kΩ的电容器阻抗值使用Cp,对小于10Ω的使用Cs。

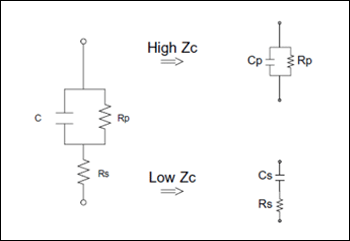

图1: 阻抗等效电路
