环形器使用于何处?
录入:edatop.com 点击:
问:环形器使用于何处?
答:
如图-(a)所示,主要用于天线共用器,或与拥有迅速衰减性的BPF组合用于分波电路中(图-(b))。同时,若内置于隔离器中的终端电阻无法满足要求的反射功率标准时,有时会取消内置终端电阻,并如图-(c)所示,将终端电阻连接在环形器外部,作为隔离器进行使用的情况。通过使用衰减器(ATT)替代终端电阻,可以使其变为带反射功率检测功能的环形器(图-(d))。
(a)作为天线共用器使用

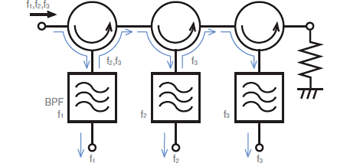

(b)用于分波电路
(c)连接外接终端电阻作为隔离器使用
(d)连接外接ATT,作为带反射功率检测功能的环形器使用
