ESD对策电容器指南 (3):什么是ESD模式?

录入:edatop.com    点击:

问:ESD对策电容器指南 (3):什么是ESD模式?



答:
ESD模式包括CDM(Charged Device Model,帯电设备模式)、MM(Machine Model,机器模式)和HBM(Human Body Model,人体模式)。其中,HBM最常用于试验和评定电容器。

  1. CDM: CCDM最常被忽略的其中一个模式。当器件従管子、袋子或类似物体上滑落时会出现此ESD情况。将器件连接接地时也会出现这种情况。常见的放电電路包括4pF或30pF电容器所組成。
  2. MM: MM与HMB相似。本模式与HMB最坏的情况是源于日本的模式。机器模式模拟一些传导材料(如金属框或工具)中的释放。在自动測试器的针脚中可以找到此释放的示例。
  3. 常见的放电网络包括200pF电容器,不含电阻器,并且通过500nH串連電感器放电。
  4. HBM: HBM是最古老和最常见的ESD模式。如Mil-Std 1686第5.2.1.1节所述,根据HBM标准,ESD损坏的主要来源是人体。尽管它被称作人体模式,但实际上它表示人体或任何帯电器件放电到ESDS(ESD sensitive,ESD敏感)器件。通常表现为指尖到器件的放电。
    *DUT: Device Under Test,被测器件

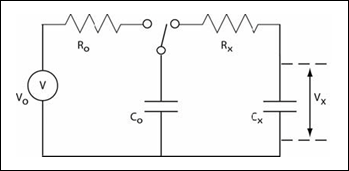

图 1图片所示的等效电路包含帯电的电容器Co。当开关被投入时,CO通过RX放电到电容器* (CX)。

此模式符合MIL-STD 883method3015,其中CO = 100pF,RX = 1.5kohm。另外常用的还有IEC 61000-4-2,其中CO = 150pF,RX = 330 ohms。对于AEC-Q200,CO = 150pF,RX = 2kohm。除这些外,还有无数个HBM ESD试验方法。
