logic添加PCB封装
录入：edatop.com 点击：

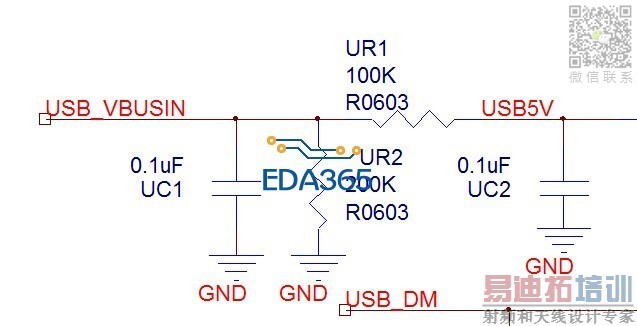

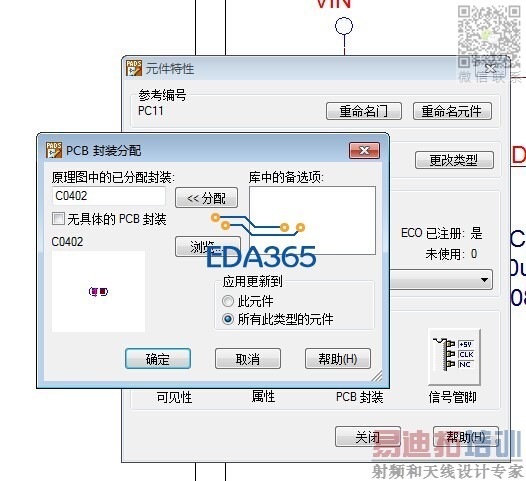

请问下楼主：我这也是按照贴子里面的步骤操作的，应用到所有此类型的元件；后面也确实是升级所有元件的类型了但是值也跟着变了呀！如UC2这里应用后值变成了0.1UF而实际上是1UF的呀！我必须把这文件关闭不保存后再打开他这值才变回原来的了，元件类型这些也都正确了；请问有什么办法在不关闭文件的情况下这值这些都是正确的呢？这原理图是方案公司给的，没有传库文件给我们！我们自己加元件类型。
新手请教，望楼主回复！
顶起！
元件属性有问题，只能讲这么多
你好，像这种情况我要怎么操作呢？对于这一块我现在感觉很迷惑？
还望高手赐教！
谢谢！
不同值的元件在画原理图时最好不要用同样的元件复制得到，最好用不同类型的元件，因为你修改一个其它的也跟着修改了。如果你嫌麻烦的话，那就只有等转成PCB后，进入工程模式，替换元件PCB封装了，但这也不是很好哦！
谢谢，就目前也只有这样了；
因为这原理图是方案公司给的，有可能是复制的！
我的原理图给电容添加PCB封装时 原理图中的电容的值都变成相同的值了104.不知道怎么解决，望高手指点啊？
我的能力也就止于此了，想不到其它的办法了，可能有其他的高手能解决。但我个人认为，不同的软件都有着它的优缺点，如果每一款软件都做到那么至善至美，那就不会有这么软件同时存在竞争了。
呵呵师兄，你谦虚了！
