router中BGA焊盘正下方不能走线是什么原因？
录入：edatop.com 点击：

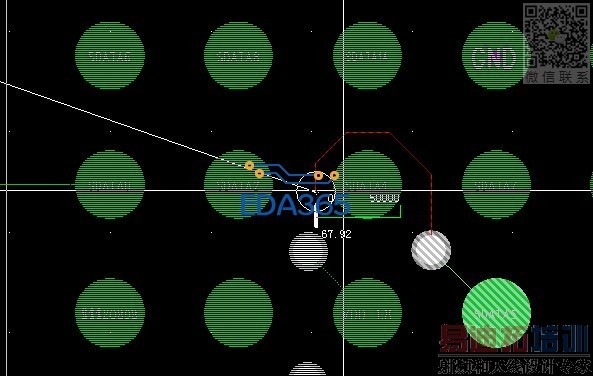

请教一下各位老师，今天route的时候突然发现了个这个问题，出现了布线不能从焊盘正下方出来的状况，如图所示。
，是什么原因呢？先谢谢了！
，是什么原因呢？先谢谢了！
自顶一下，求助！
啥意思……看不懂……
搞定了。PAD STACK的原因，
过孔
