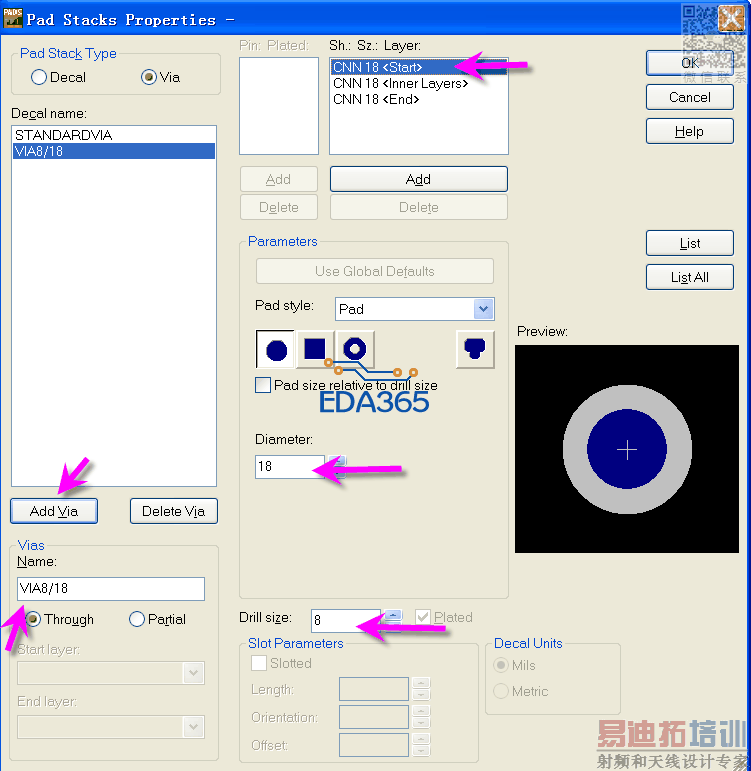

单击Add Via按钮来进行添加过孔。

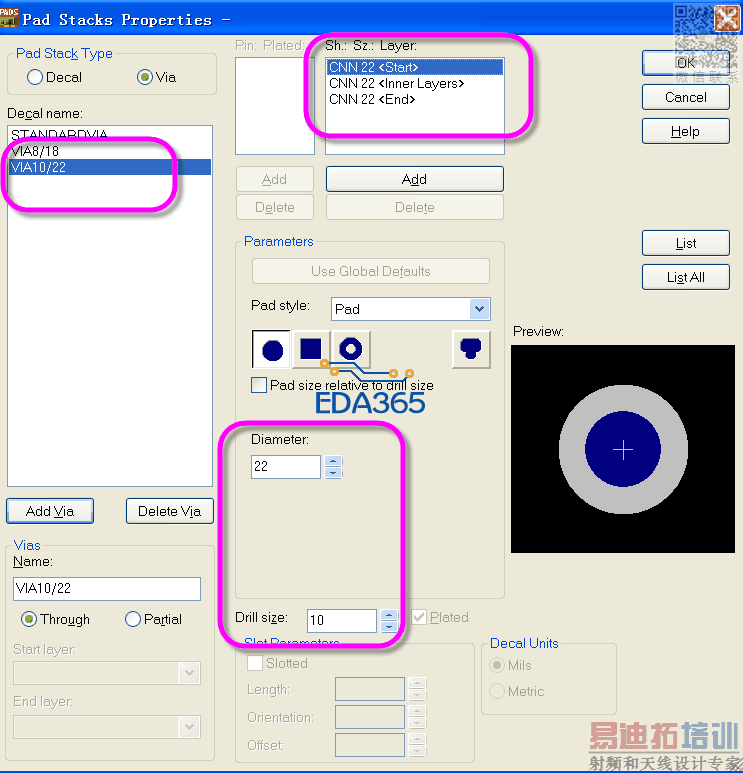

在下面Name框中输入你想添加过孔的命字。比如VIA8/18 VIA10/22

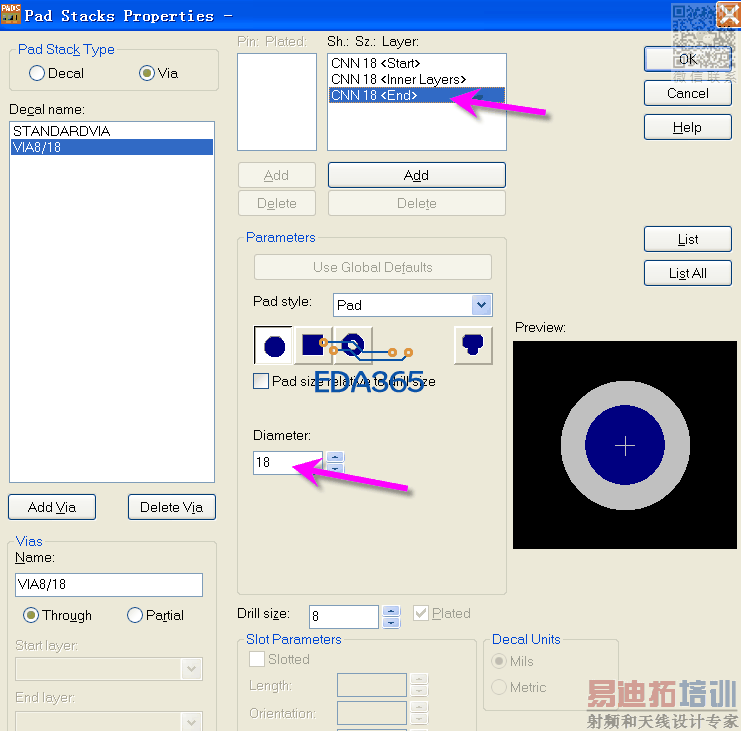

我们先修改外径Diameter，再修改内径Drill。

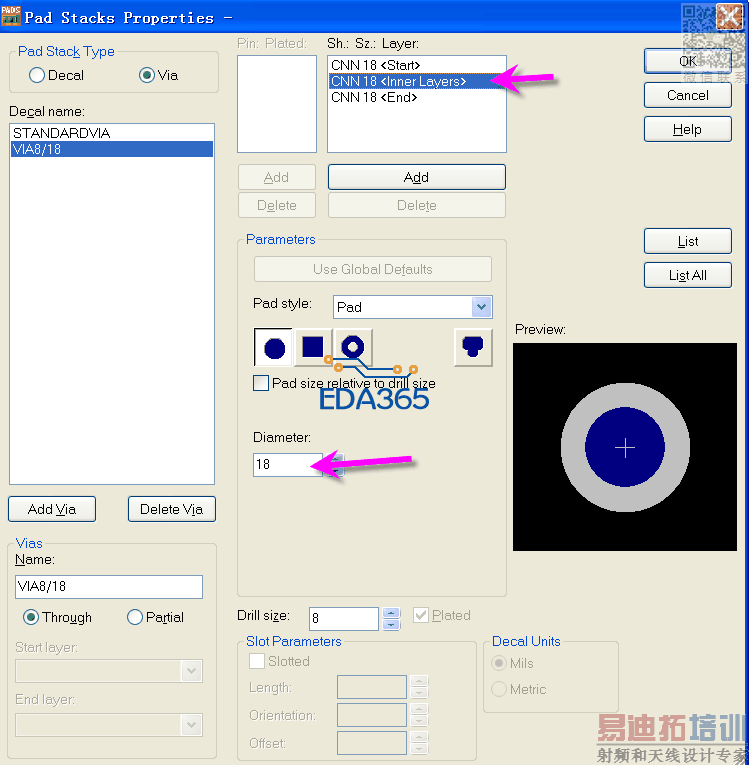

然后将反色部分光标下移再修改外径。直到移到最后部分，修改完成为止。


最终完成：

发表于 2013-4-10 17:28

三、基本参数设置 （没列出的可以按软件默认）

【5月13日更新】
PADS建立元件库基础教程。原作者：一支镜头的距离
在编写元件库基础教程时，发现这个文档写得蛮不错的，我就省点时间直接转载了，呵呵
有不明白的朋友，我们再继续交流。
PADS建立元件库基础教程.pdf[/url]

找毒女。哈哈哈。

跟我学pads系列教程之初级篇-导结构图
使用AUTOCAD打开结构图档，如下图：

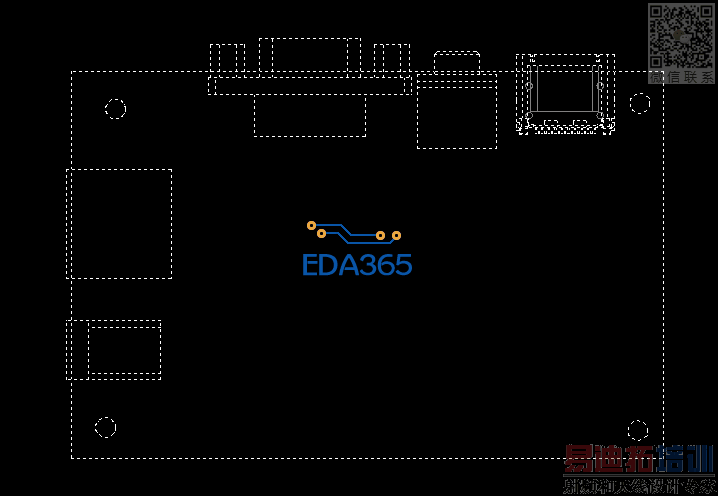

删除不必要的结构标注等信息后，全选（用左键框选所有），如下图：
（选中后全部变成虚线）

选中后，右键，进行复制。

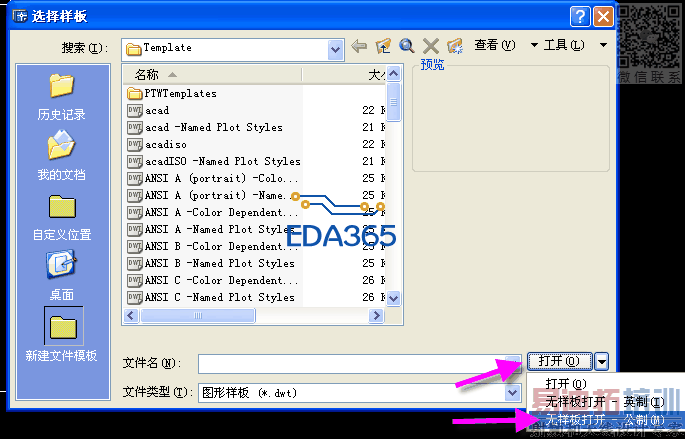

在原文件中，执行：文件-->新建-->无样板打开-公制

打开新建的autocad档 ，执行粘贴动作：CTRL+V

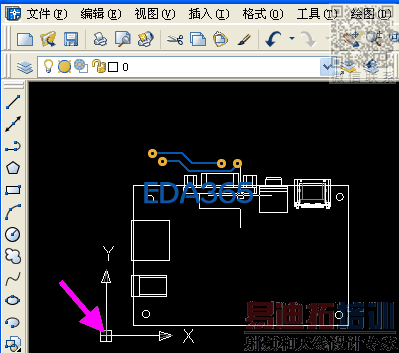

然后移到近原点位置（见下图标注处的X Y）

然后另存为AutoCAD2000/LT2000 DXF格式的结构图。

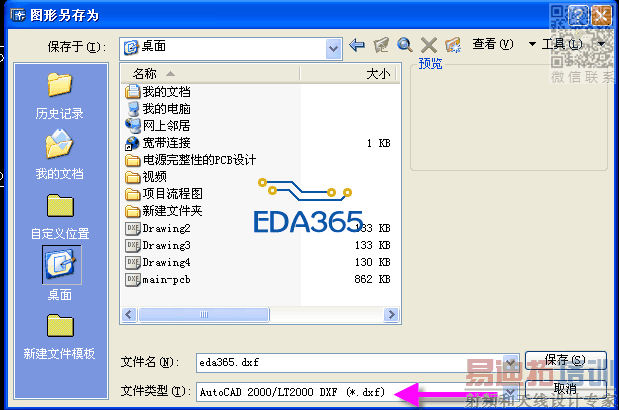

执行：文件-->另存为-->格式选AutoCAD2000/LT2000 DXF(*dxf)

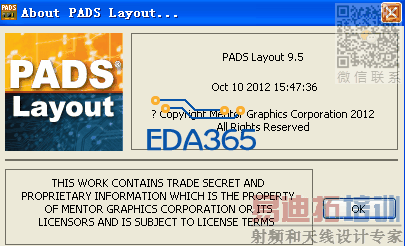

打开pads layout软件【软件版本：9.5】

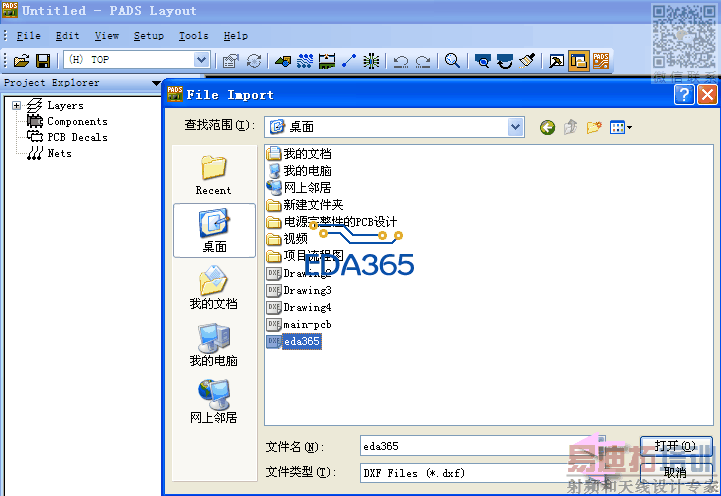

执行导入命令：File-->import (文件类型选dxf)

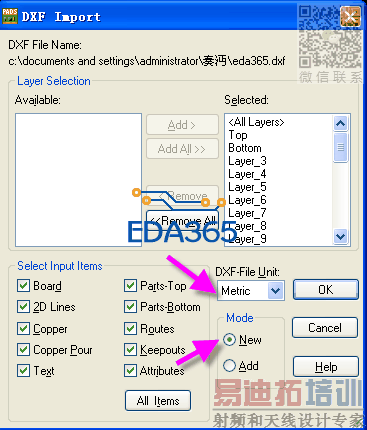

导入选择，如下图所示：

点击【ok】后，成功导入结构图，如下图所示：

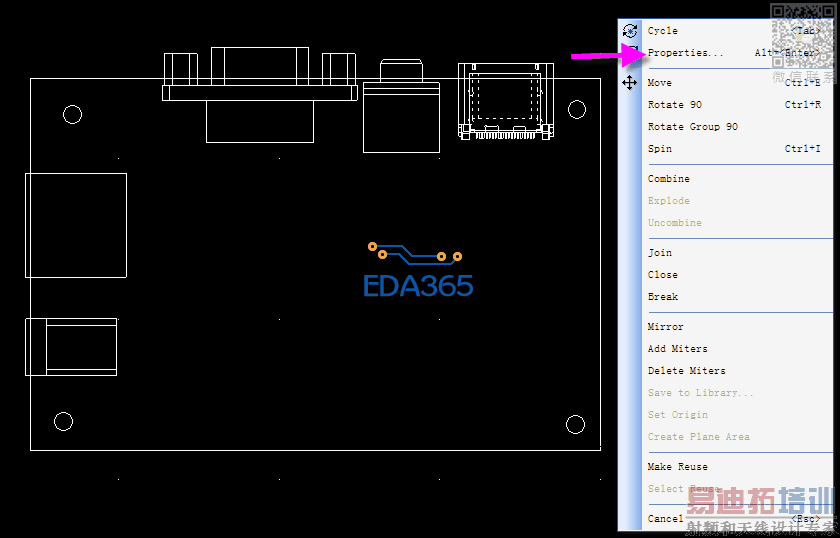

这时，需要对导入的结构图作一些处理：将结构图信息移到装配顶层（assembly drawing top），主要是为了防止设计时不小心移动了结构信息。全选后，点右键，进行属性对话框：

【Properties】菜单中，如下图设置：

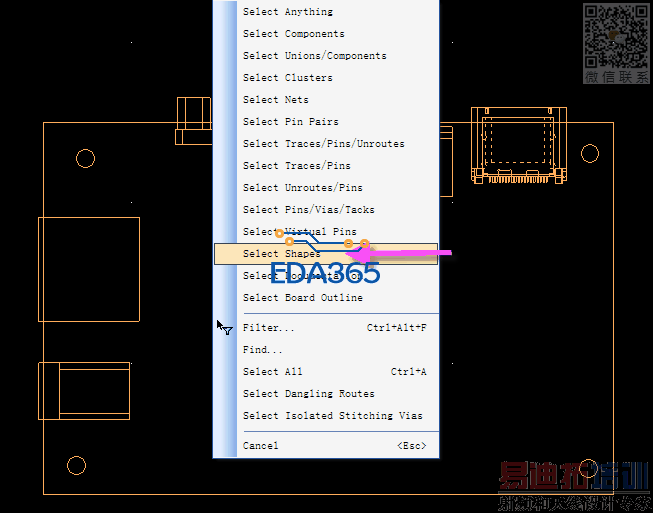

选中四周的边框线。执行：右键-->select shape.

然后选择四周的边框线，选中后如下图：(绿色代表已经被选中)

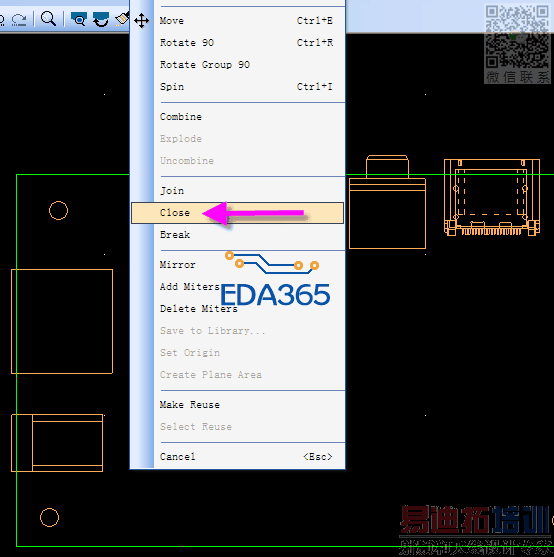

右键?close.进行线条的闭合

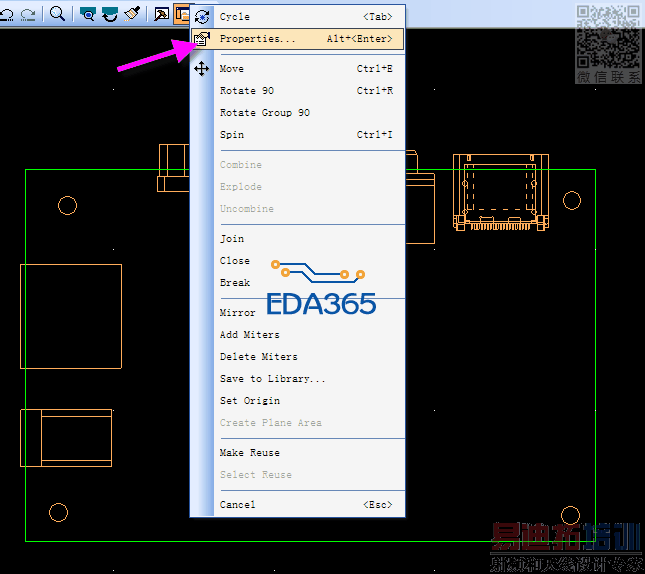

闭合后，继续执行：右键-->Properties…

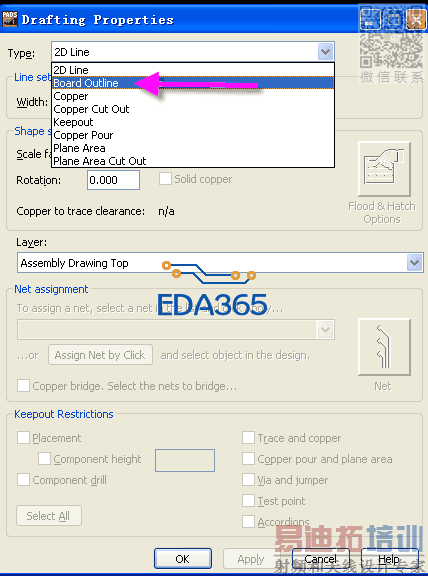

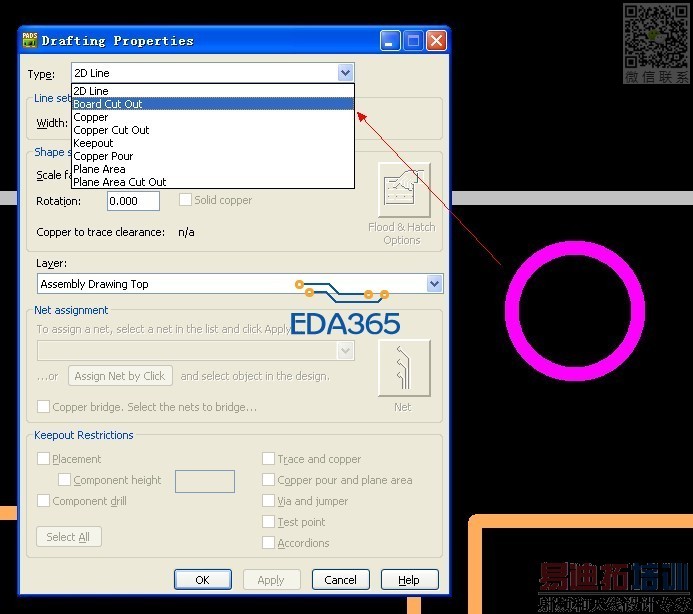

将闭合的边框转化为板框board outine.

至此，结构图导入并转化为board outline操作大功告成。

************************华丽的分割线*********************

跟我学pads系列教程之初级篇-导网络表
导网络表流程：
打开pads logic原理图档-->与PCB进行交互-->在PCB界面指定封装库-->ECO TO PCB导入网络表

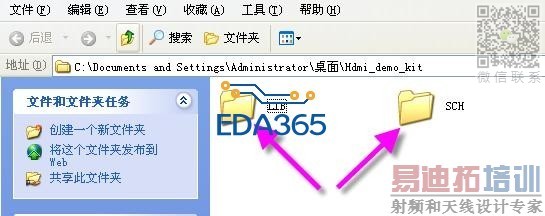

原文件为：SCH(原理图文档)，LIB(封装库)

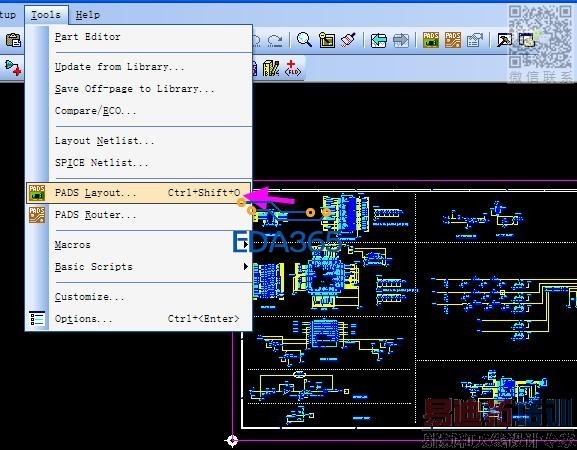

打开pads logic原理图档，与PCB进行交互。执行：tools-->pads layout link…如下图：

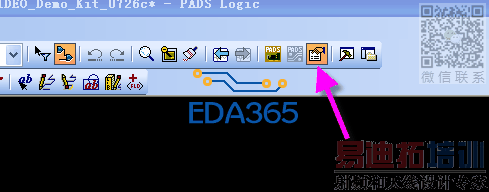

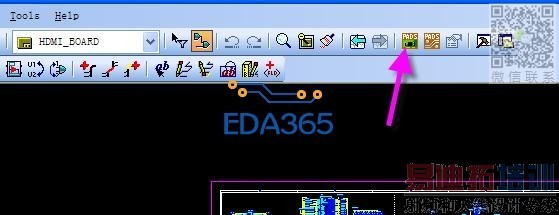

或者直接点击pads layout link 图标：

这时会弹出一个对话框,询问：是要新建一个PCB文件，还是打开一个已存在的PCB文件。这里我们选择新建：NEW;

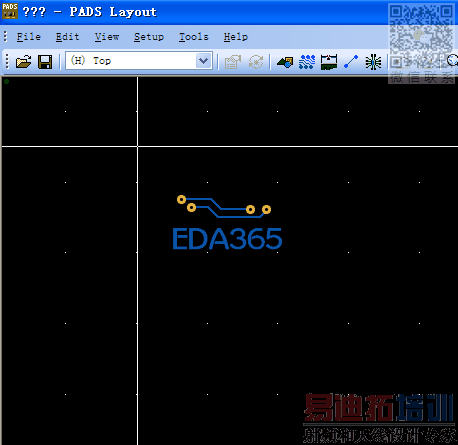

新建一空白PCB.

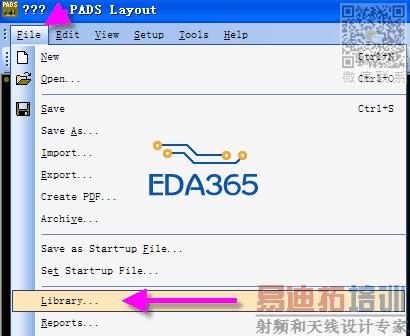

在PCB中加载封装库（封装库是唯一且对应的）。File-->library

在出现的library manager界面，执行：Manage Lib List…加载封装库

封装库加载成功后如图：

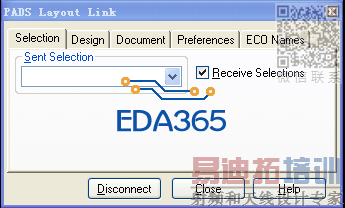

再回到pads logic界面，与PCB交互成功后。会出现一个pads layout link对话框

如果不小心点了close,关闭了此界面，也可以按此图标打开pads layout link对话框

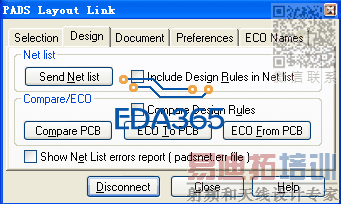

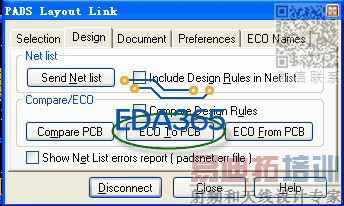

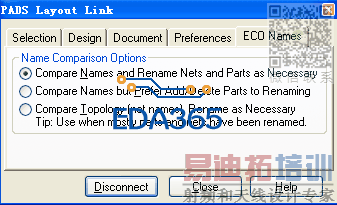

然后在pads layout link对话框中，按以下选项进行：




然后执行eco to pcb操作。

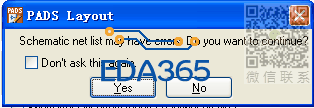

此时会弹出一个对话框和padsnet-记事本。提示您原理图上有一些错误，询问是否继续。

选择yes，继续。

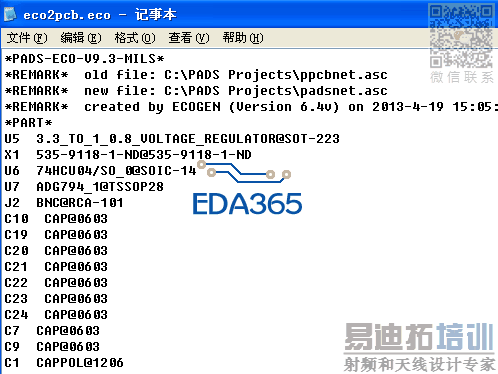

之后会出现eco2pcb.eco的记事本文件，提示你相关的器件，封装已经成功导入PCB.

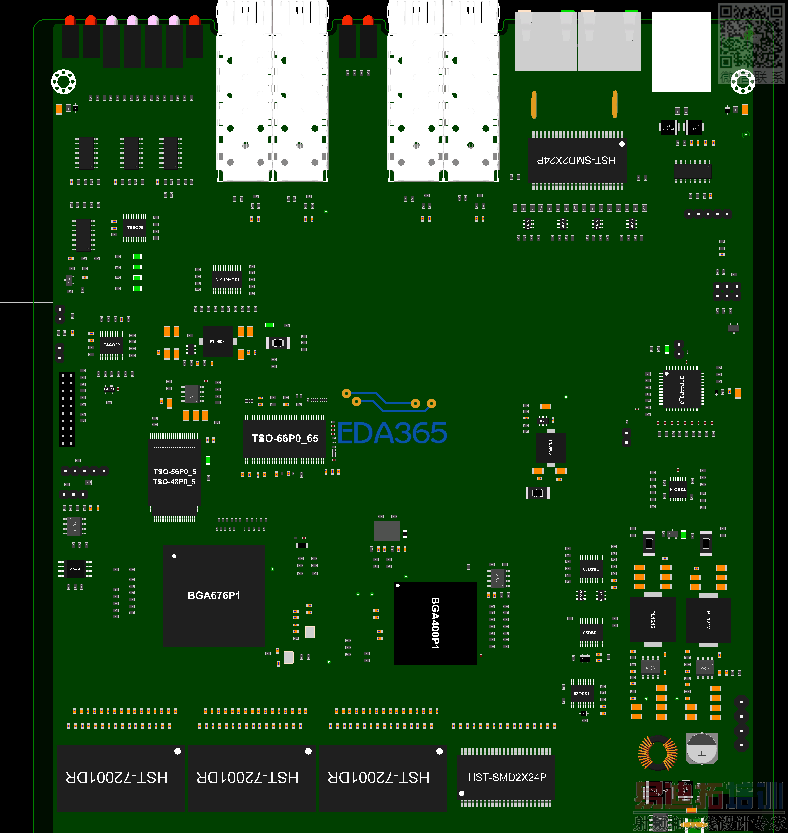

成功导入后，所有器件依附在板的原点处。如下图：

************************华丽的分割线*********************
附logic导网表常见错误提示及原因：(欢迎大家补充）
U674HCU04/SO_0@SOIC-14(逻辑封装错误，有两个14 脚)
* Part Type 74HCU04/SO_0 has two pins 14 in gates A and B.
U53.3_TO_1_0.8_VOLTAGE_REGULATOR@SOT-223
（封装为加强层，而PCB为正常层,解决方法：将此封装单独调取到空白PCB中后，导出3.0格式的asc,将它还原成正常层模式下的封装）
* Because the current design is in default layer mode and the decal is in increased layer mode, you cannot add decal "SOT-223". Open Layer Setup dialog box and change the layer mode of the design to increased layers.
J2BNC@RCA-101 （库里没有对应的BNC封装）
* Failed to get BNC from library
* Warning: deleting single-pin signal SPC（SPC,SPD在原理图上单接）
* Warning: deleting single-pin signal SPD

【5月13日更新】
如何快速准确创建PCB封装

跟我学pads系列教程之初级篇-软件推荐设置
*层设定
*过孔设定
*基本参数设置
*布线规则约束设置
*Fanout应用
一、层设定

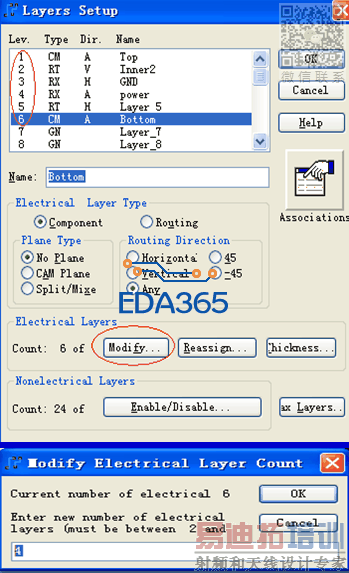

执行Setu-->Layer Definition,进入层设置界面:

1，增加层：

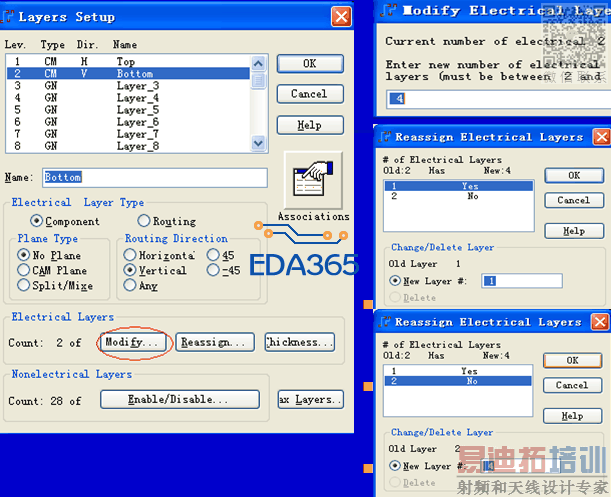

单击Modify在弹出的对话框中选择自己想要建的层数，如四层板。这里设为4。

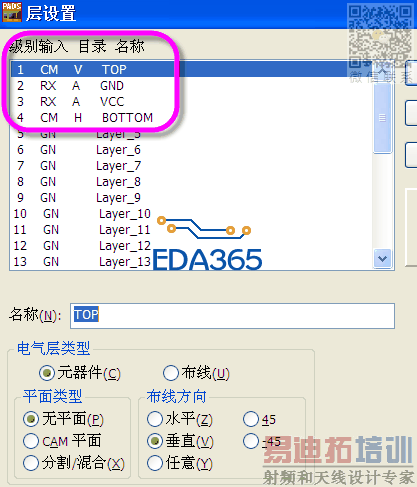

确定后弹出上左图框，注意两处反色部分

这幅图意思是第一层在新增层后还是第一层。
在上右图框中，第二层在新增两层后变为第四层。
2，删除层：
将一个六层板改为四层板。我们想要删除第2、5两个布线层。首先确保这两个层上没有任何电气元素（走线，灌铜）
点击Modify按钮，在弹出左下图板中输入４，确定。

在新弹出的图栏中，点击２所对应的层如下图示，在下面的单选项中将其设置为Delete。

将光标下移到３所对应的层，如下图示，New Layer设置为２，

再移光移到４所对应的层，将新层设置为３，
再下移到５，将其设置为删除，
移到６将其设置为４，
OK后完成删除
3，电源层和地层的设置
第二层我们改为VCC，层类型中我们选择混合层

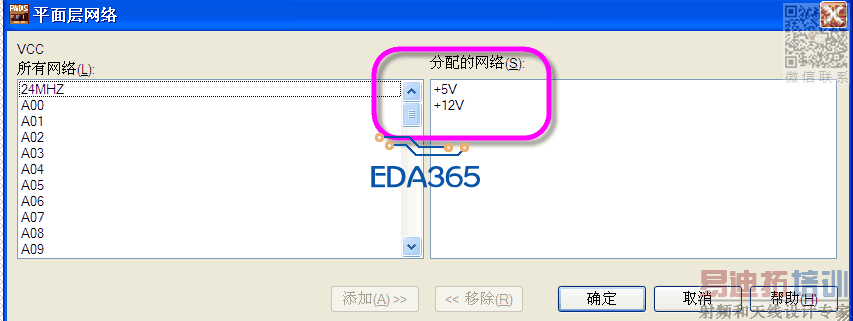

点击Assign。在弹出的图框中我们选择：该层电源网络：+5V，+12V

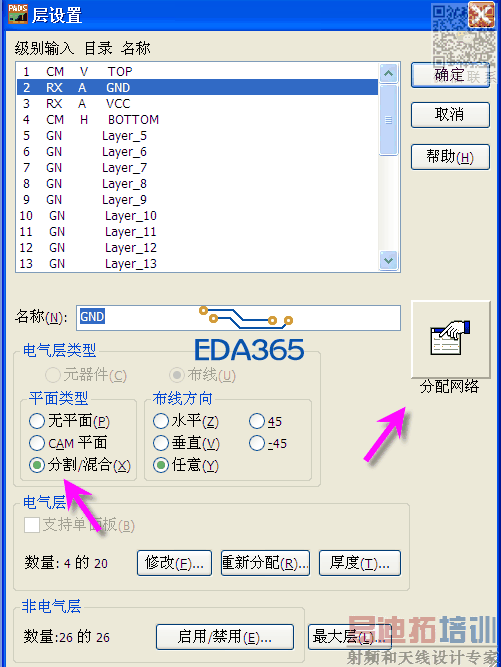

同样点击第３层并设置为Gnd层，层属性选择CAM Plane，布线角度选择任意，
然后再点击Assign按钮，添加GND网络

OK后，完成四层板的设置。

第二层和第三层也可以直接设置为no plane.（适用于初学者）

四、布线规则约束设置
设置默认的走线线宽，间距。针对某些特殊网络设置class规则，如电源和地网络，还有其他的信号总线

10楼借用。

五、Fanout应用
Fanout图文教程：
Fanout视频教程：待上传

12楼借用。

期待中
