层厚度参数怎么设置

录入:edatop.com    点击:
今天学到层厚度参数设计时,不知道把数据写到哪一格,如果哪个会的,帮忙把下面的要求写上去,再截屏,我相信我再蠢(确实有点蠢),应该也能知道了。

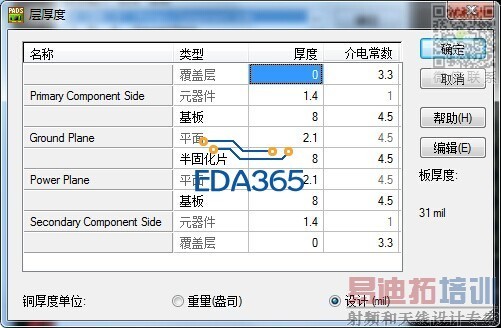

1. 在Layers Thickness 对话框表中选择厚度(Thickness)。
2. 从Name 栏中选择主元件面(Primary Component Side)。
3. 在铜厚度(Thickness)区域打入1.4 (mils),设置铜的重量为1 oz (盎司)的厚
度,对应1.4mils (1 oz. of copper = .0014”)。
4. 从层列表(Layer List)中选择第二个元件面(Secondary Component Side)。
5. 在铜厚度(Thickness)区域打入1.4 (mils),设置铜的重量为1 oz 的厚度。
6. 选择地线平面层(Ground Plane),并且设置铜厚度为2.1 (mils) ,对应铜的
厚度为为1.5 oz。
7. 选择电源平面层(Power Plane),并且设置铜厚度为2.1 (mils) ,对应铜的
厚度为为1.5 oz。
8. 在对话框的Type 区域,在2-3 层之间选择半固化片(Prepreg)。分别设置
其他层为Substrate,并且设置各个介电常数(Dielectric)为4.5。
9. 选择OK 按钮,关闭层厚度(Layer Thickness)对话框。.
10. 选择OK ,关闭层设置(Layers Setup)对话框。
最近发了好多关于学习pads的贴,得到了很多人的回应(也就是帮助),特别是版主,非常感谢你们的无私帮助,作为学生,真的没有理由说学不好。

覆盖层即SM层,一般是20um左右,可以给个1mil.另外要注意半固化片和CORE的区别,可以有很多搭配。
如果可以用1个厚点的CORE来做内层,绝对不要用多个半固化片来拼,多个半固化片之间会有滑动,造成工艺不良。
以下是常用的介电常数,仅供参考。
真空
1.0
纯PTFE
2.1
GY PTFE
2.2-2.3
GX-PTFE
2.55
氰酸酯/玻璃
3.2
氰酸酯/石英
2.8-3.4
聚酰亚胺-石英
3.5-3.8
聚酰亚胺-玻璃
4.0-4.6
环氧树脂-玻璃(FR4)
4.4-5.2
无纺芳香胺(aramid)
3.8-4.1
芳香胺(织布)
3.8-4.1
陶瓷填充聚四氟乙烯
6.0-10.2
Foamclad (Arlon 专利)
1.15-1.3

70.0
