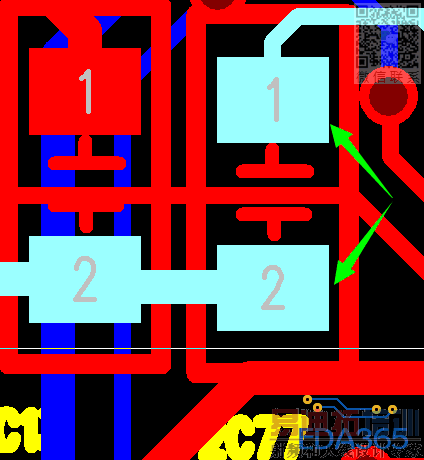

哪位高手给指导一下,现在的困难是这个没有原理图,只有pcb文件,怎么才能把这个2C77的1、2pin分为两个网络,现在是同一个网络,短路了。

在ECO模式下,可随意删除网络,增加网络

你把所有跟2C77的1脚相连接的器件及管脚号告诉我,不要漏了哟。如2C77.1U1.11 R2.1

林总有何妙招?与2C77.1连的就这几个2C77.12U18.32U7.13

此法只可更改整个网络,不能分离

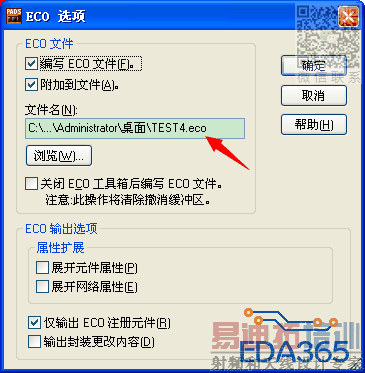

把附件ECO文件里面的网络名改一下后,可以在PCB中直接导入此eco文件。
*PADS-ECO-V9.5-MILS*
*DELPIN*
2C77.1$$$22695
2U18.3$$$22695
2U7.13$$$22695
*NET*
*SIGNAL* $$$JIMMY
2C77.12U18.32U7.13
*END*

ECO文件:
TEST4.rar

这个真没懂,是要在ECO选项导入你的文件?

把附件ECO文件里面的网络名改一下后,可以在PCB中直接导入此eco文件。

厉害,成功了。多谢林总。

真是转换思路的好办法,只想硬件改,却没想到在ECO中修正。
