这种敷铜效果是软件做出来的还是工艺的原因

录入：edatop.com 点击：

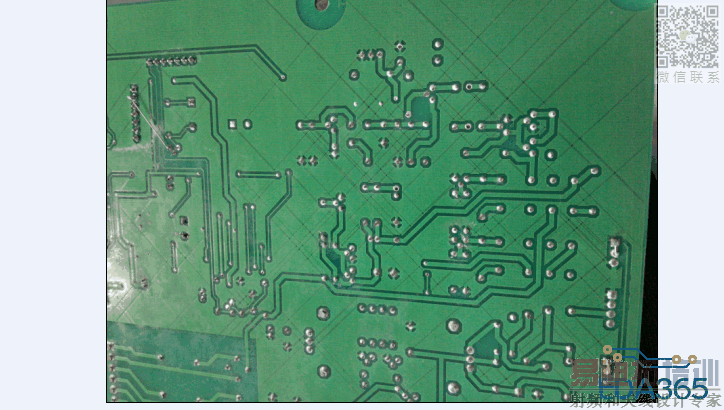

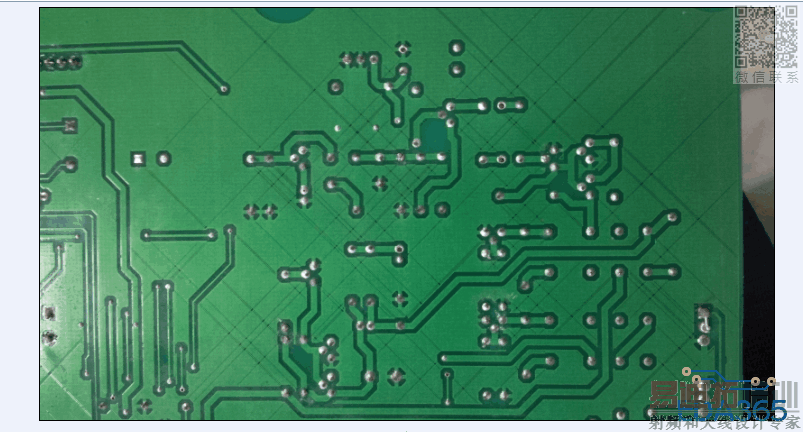

如图，前日见到一pcb板，好奇之余看到了其敷铜，增加了好多纹路。
杂乱无章。不知道是软件做出来的还是工艺的原因。
pads可以做出这种效果吗？
望知道的大神告知一二

我知道什么原因，Protel 99SE 在铺铜时出错了，才这样的。并不是这个人闲得蛋痛，而是这个人懒的结果。 99SE铺铜出错，就会有这种条状缺铜的情况出现，而这个画板的人太懒，又不仔细检查或发现问题但没找到解决的方法，觉得没错误就发出做板了。板厂只根据原文件是什么样做什么样。所以就出来这效果。

画这个板的人闲得0疼

有可能是生产不良。

是工藝的問題

哦，原来如此

我当时也这样猜测，但是又觉得好像有意而为之，觉得吧如果就软件做这种效果应该也可以做出

有这种可能，但是很奇怪，就好象新铺的水泥路还未干的时候，有什么印上去的

确定吗？PROTEL里有没有类似PADS的REUSE功能呢，因为我看到这块板的有一块电路，两个模块是完全一样的布线。肯定不是手工布的。

原来是这样啊，恩，这是一个合理的解释。

直接选中复制粘贴，不过得手动去修改对应元件编号，然后再用原理图同步加上网络，99SE软件太老，只能这样操作。
