为何出光绘文件是底层丝印出不来

无图（PCB FILE)无真相！

不是设置出问题，就是底层本身就没有元件，要不就是见鬼了

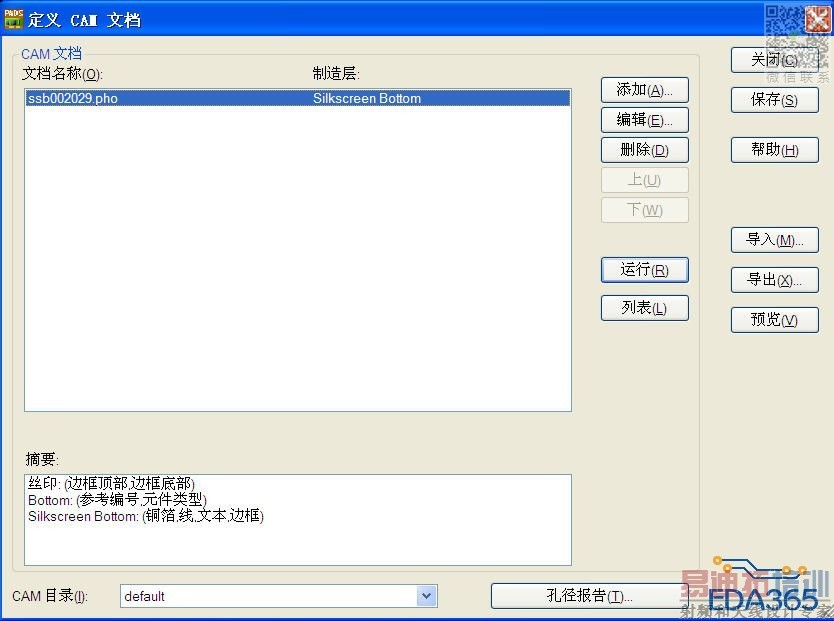

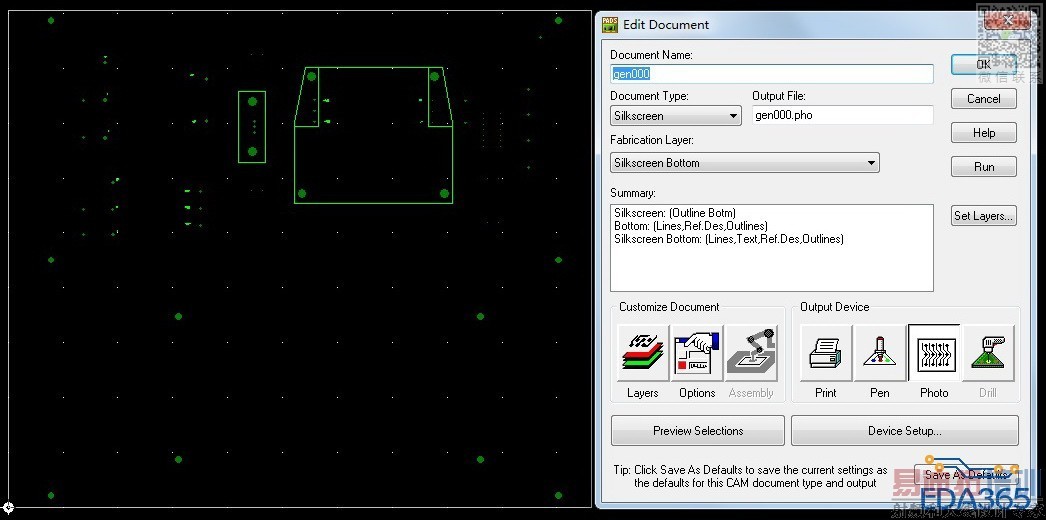

是不是输出文件的名字和别的gerber层重复了，被覆盖掉了，换掉gen000.pho看看

话说鬼月已经过了还会遇到鬼 ,基本上应该还是与设置有关系

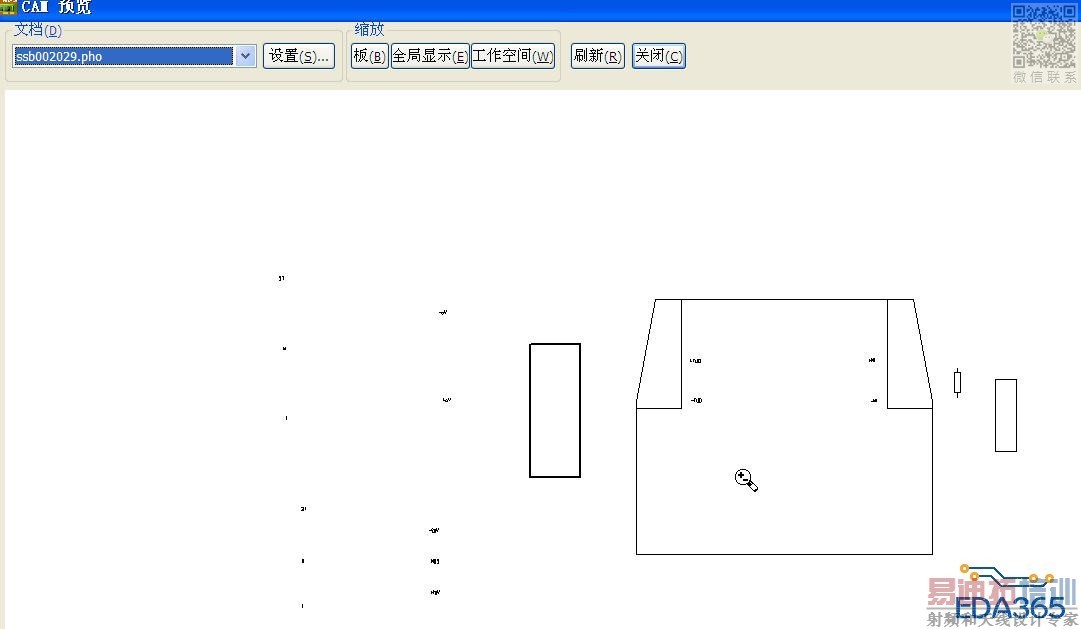

麻烦各位给看一下，文件见附件，pads9.2画的。我的两个器件是双面丝印，有一个器件双面丝印还不同，所以就在顶层丝印层画顶层，底层丝印层画底层丝印，没有在所有层画丝印，因为上下丝印外观不同。
0827.rar

楼主你那个元件是TOP和BOTTOM边都有丝印的

这种问题我也遇到过，做封装的时候放在底层的2D线，出GERBER出不出来，后面实在没办法我就画铜皮放在丝印底层，出GERBER才可以输出来，请吉米大师看看有没有其他设置问题，可以解决。

老大，看在我买了两本“pads9.5实战”书（一本在公司，一本在家里，真的！）面子上，给看看我的问题（已上传PCB附件）好吗？我这个要制版的，第一次用pads画，给看看还有什么其他问题？谢谢啦！

0827-光绘设置.rar

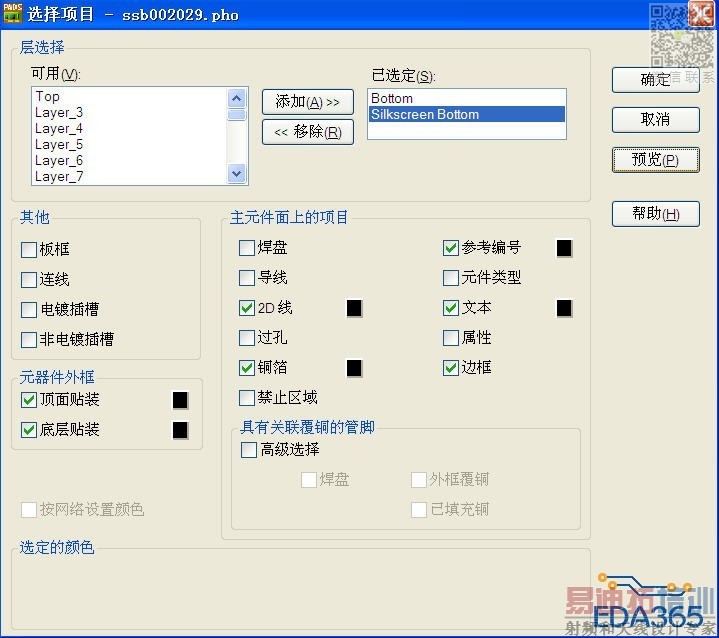

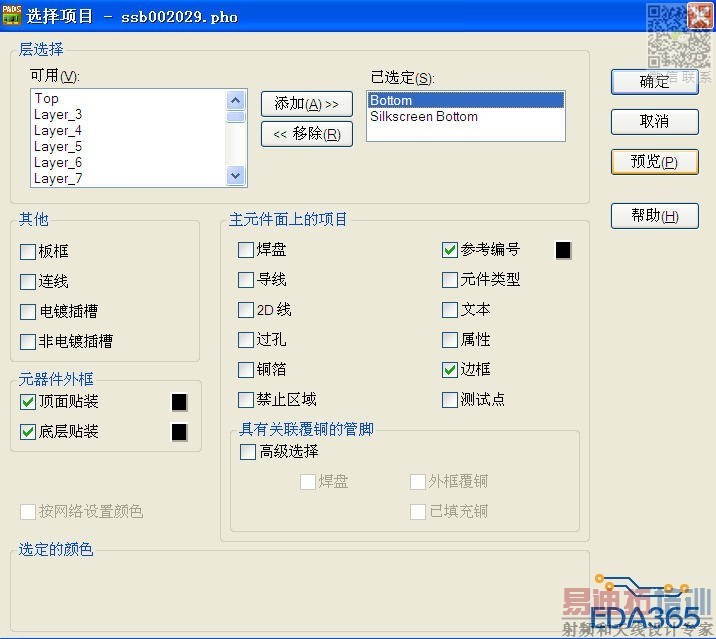

谢谢，的确可以了，可是为什么啊！底层丝印设置为何还要加上顶层贴装？我曾经试过pads9.2中的原版例子，出底层丝印，不加顶层贴装也不行，勾选以后也可以了。

用9.5打开你说的PADS9.2中的原版例子，你不就明白了吗？

我是初学者，还是不太明白，我试了一下，9.2的例子在9.5下面还是一样啊？想出底层丝印必须勾上顶层贴装，我不死心，在9.5下自己制作了一个带底层丝印的新器件，这可是百分之百在9.5环境下，好像也是一样，不勾选“顶层贴装”，就不出gerber底层丝印文件。
