DDR3 T型拓扑走线关系

至于用T还是fly-by。
首先要看主芯片的推荐设计。如果没有推荐，应采用fly-by

我也迷茫中2片都头疼

我也是啊 我画的ddr和楼主的一样这个真的很迷茫啊？技术交流群179611013

采用T型走线，应该是这样：
L0-12=L0-34, L12-1=L12-2, L34-3=L34-4，象个树一样的分支等长，在主分支的地方做终结，也就是，上拉到VTT，对地放个5-10pf的电容。

l0-12和l0-34怎么等长呢

如果一定要走T型拓扑的话，1和3中间做个T点，2和4中间做个T点，再在1和2中间放个T点，由于PADS没办法PINPAIRS的长度测量（传说中9.5有？），建议你4片DDR3的布局相对于BGA的中心对齐，尽量保证1和3之间关于T点对称，2和4之间关于T点对称。再有就是4片DDR离BGA的距离不要太过远了。

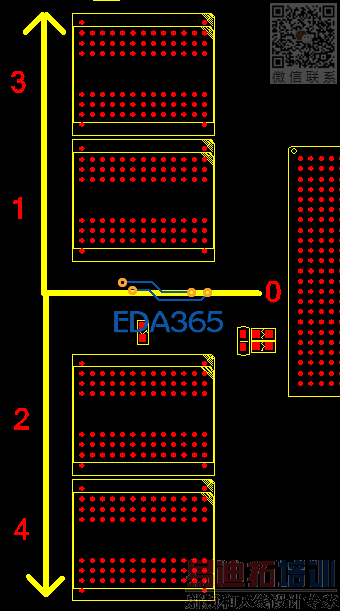

上张图片给你参考下吧。

DDR3能走T型？

迷茫，求高人指点！

ddr3的拓扑结构不是要走菊花链的吗，怎么T形拓扑可以吗

前提是你的层和空间够用，当然优先菊花链。不够的话……

我有个疑问，所有DDR3控制器都支持菊花链吗？

fily-by-fly

论坛有个贴子回复的比较好！

DDR系列的芯片布线，会有两种方式：一个就是菊花链，一个就是T型线。
但是这并不意味着任何一种线都是可以的。
对于菊花链主要用于走数据线，而T型线主要走地址线。这个是有区分的

DDR3都是采用fly-by走线，T型走线不允许吧！我做都是这样的！
