MIPI总线下方GND的圆孔是什么原因？
录入：edatop.com 点击：

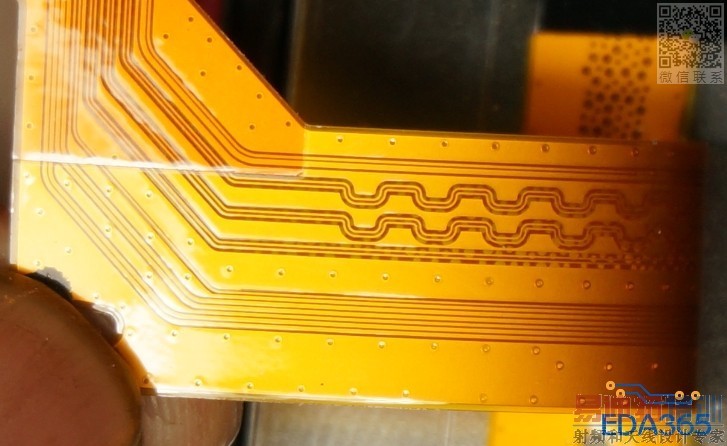

我拆开ME525+手机 发现液晶屏FPC总线（应该是MIPI接口）下方的GND层有很多大小不一样的圆孔，请教这是什么原理，谢谢！
个人觉得没多大用处。期待高手解释。
涨姿势了，一般MIPI这种，需要严格控制阻抗的信号，一定要求参考层完整，使信号回流路劲最短，但这个应用貌似不太在乎这一条？
是为匹配阻抗，因为FPC的材质和板厚等原因MIPI线的参考地不能像PCB那样铺实铜，一般做网格比较稳定。
学习了。
涨姿势了
