新手，logic中提示pin decal pin not found in library

录入：edatop.com 点击：

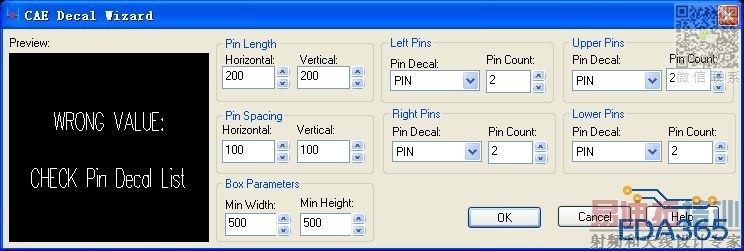

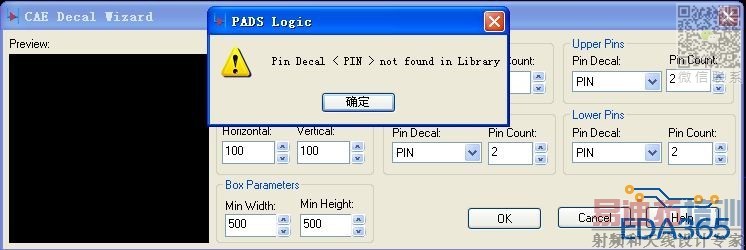

本人刚接触pads，前几天买了论坛版主的PADS9.5实战攻略与高速pcb设计的书，照着书上建元件库封装时出现了logic中提示pin decal pin not found in library.如图有人知道是什么原因吗，求帮助啊

可能是由PCB和原理图库的管脚个数不一样，或是管脚名不一样产生的错误！检查一下。

我在台式机上出现上面的这种情况，笔记本上一样的步骤就没出现，不知道神马原因，用的是PADS9.0 难道是软件没装好？

在元件库列表中要将common库加载进来。

你装软件时，软件自身带的一些库你没加，或者你有天误删了

版主，问下这个库在哪个文件目录下的？我从笔记本上拷台式机上试试看

按照版主的方法，已经解决啦，thanks
