如何区分2两或多片DDR3走菊花链或T型拓扑
录入：edatop.com 点击：
在2片DDR3中，同一个型号的CPU，原理图有两种：
一种是时钟，地址，控制共用，但有VTT上拉电阻。
另一种是地址，控制共用，但时钟分为两组各供两个DDR3芯片，没有VTT上拉电阻。
两者就是时钟线与VTT电阻的区别，请问上述两种接法，应该以什么样的方式来走线？等长又该怎么做？ 谢谢！
一种是时钟，地址，控制共用，但有VTT上拉电阻。
另一种是地址，控制共用，但时钟分为两组各供两个DDR3芯片，没有VTT上拉电阻。
两者就是时钟线与VTT电阻的区别，请问上述两种接法，应该以什么样的方式来走线？等长又该怎么做？ 谢谢！

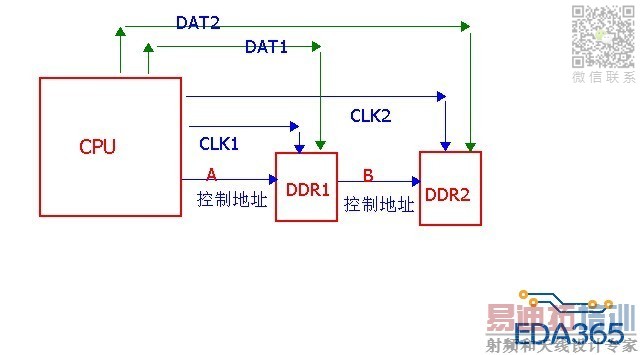

CLK1=控制A
CLK2=控制A+控制B
DAT1自己等长
DAT2自己等长
两者都用fly by
谢谢JIMMY，再问一下， 如果用FLY-BY,有分别两组单独时钟差分线的情况下，该如何做等长？ 第一片DDR的控制地址线到CPU距离比较短，第二片的控制地址线还要经过第一片DDR，到CPU距离就比较长了，
1. 那它们之间的时钟线分别与哪一段等长呢？
2. 两组时钟差分线之间是不是也要等长？
3. 控制地址线又该参照哪个等长？
如图：
谢谢JIMMY大师，解开我的迷团。
