埋过孔不成功

录入:edatop.com    点击:
大师,我看了你埋过孔的视频,按照你的步骤,我却埋过孔不成功,有以下现象:
1,只能打1-2的埋孔

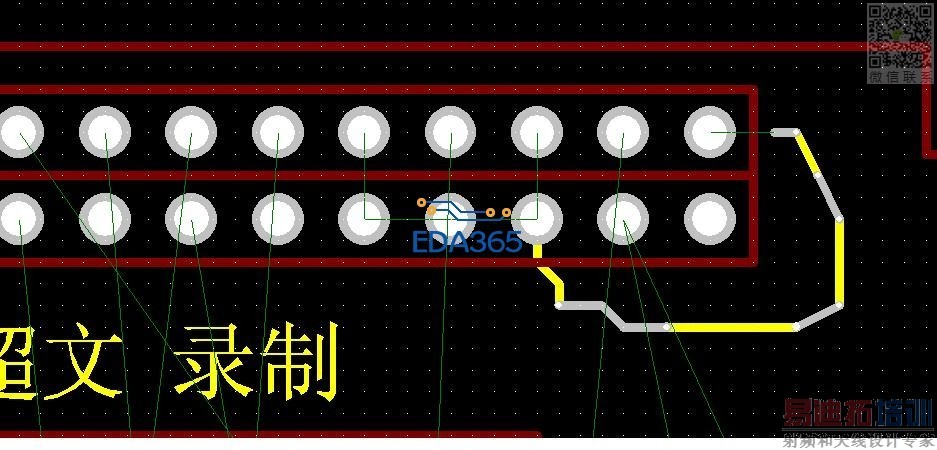

2,左键双击就会出现图4现象,打不了孔

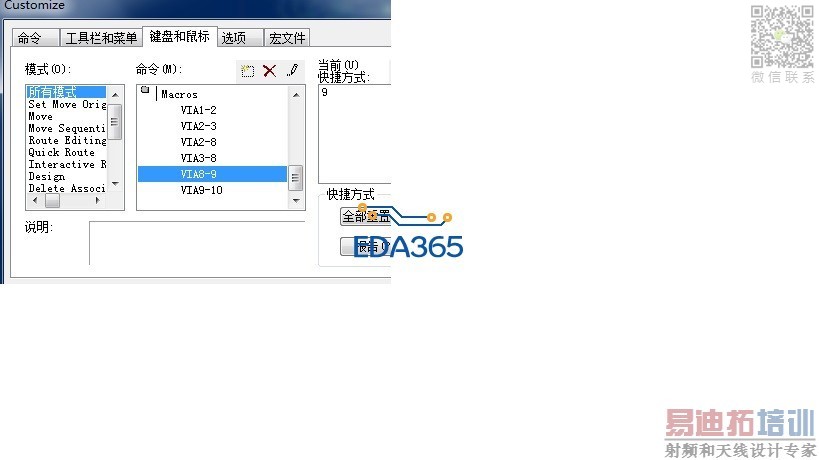

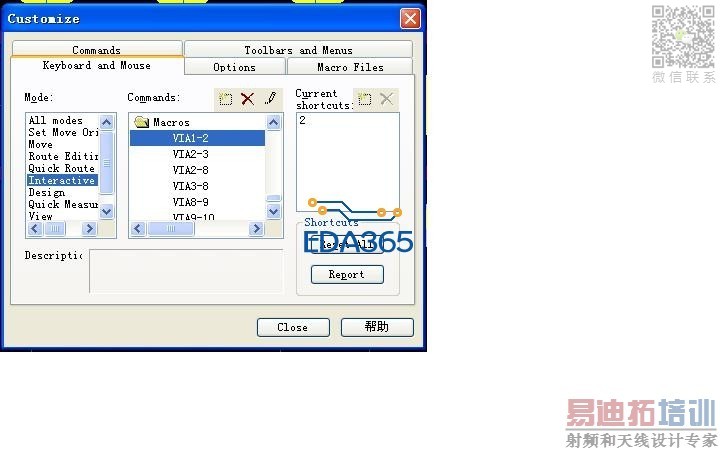

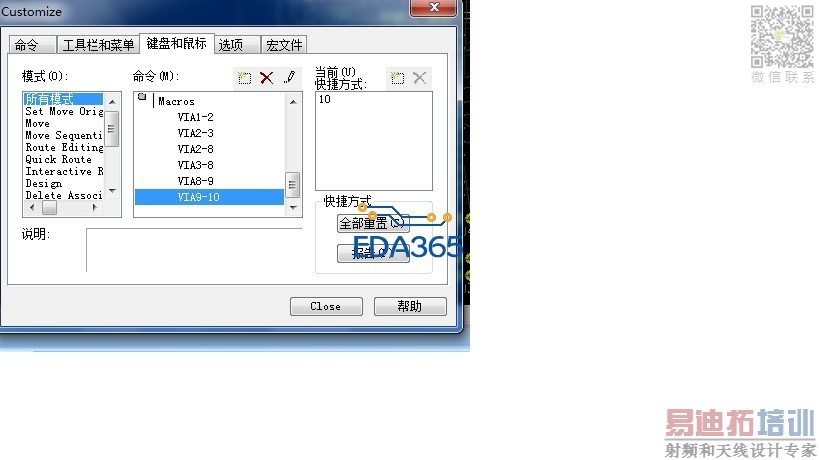

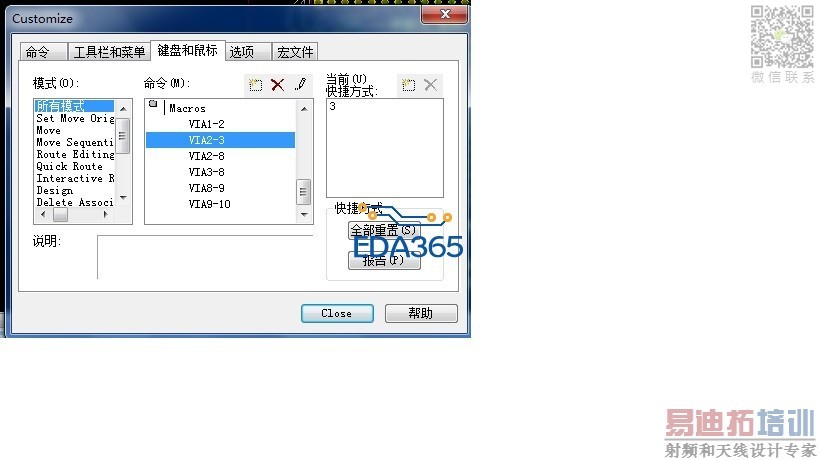

3,宏定义过孔的快捷键时,第一次定义完点击close后,发现根本就没有快捷键,第二次再重新输入时,快捷键保存成功
我在公司用的是9.3,在家用的是9.5版本,都不成功
另:1,大师附件的2个文件,我没安装,会不会导致不成功的原因,还是跟这个没关系?

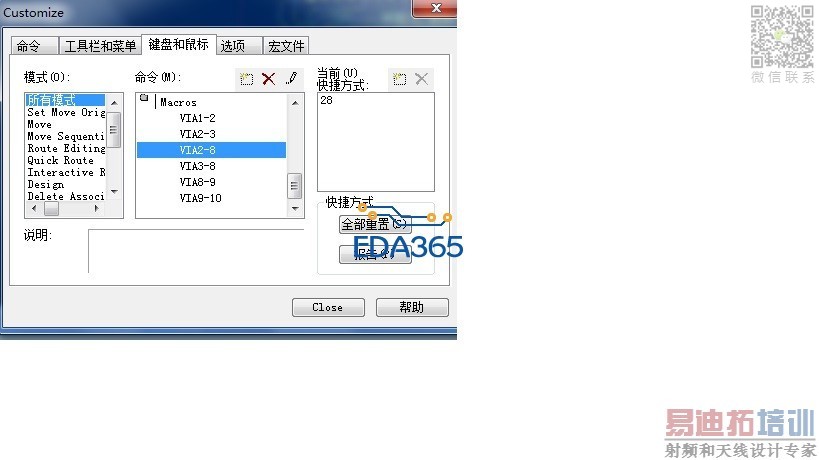

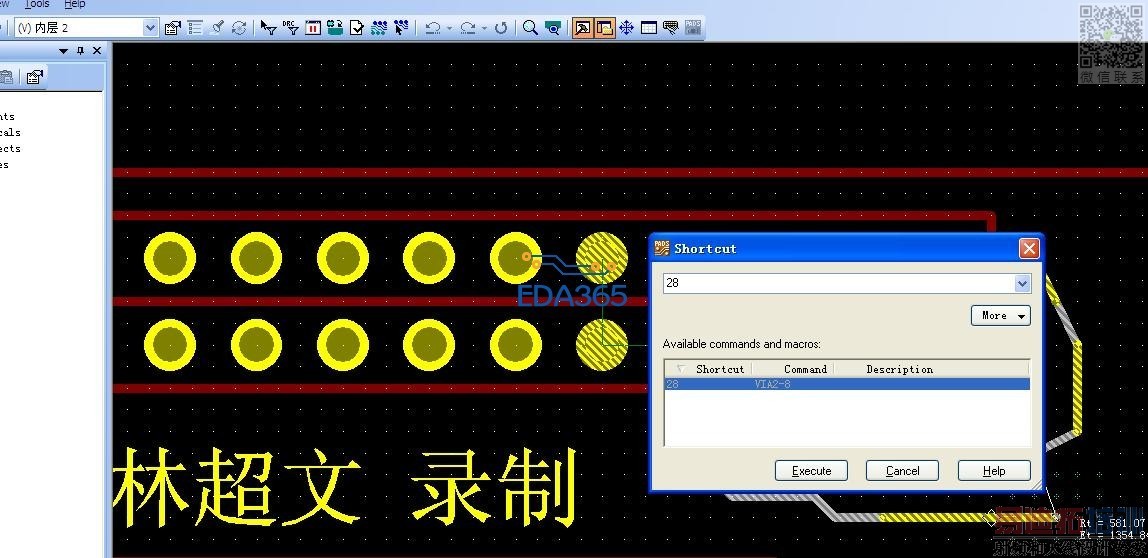

2,因为没有声音,大师打盲孔的时候是按的什么,我输入快捷键28(2到8层),会出现图六,是不是我操作不对?
麻烦大师帮我解决下,谢谢了






是埋盲孔,写错了

有人知道这是为什么吗,没人回复,好伤心哦

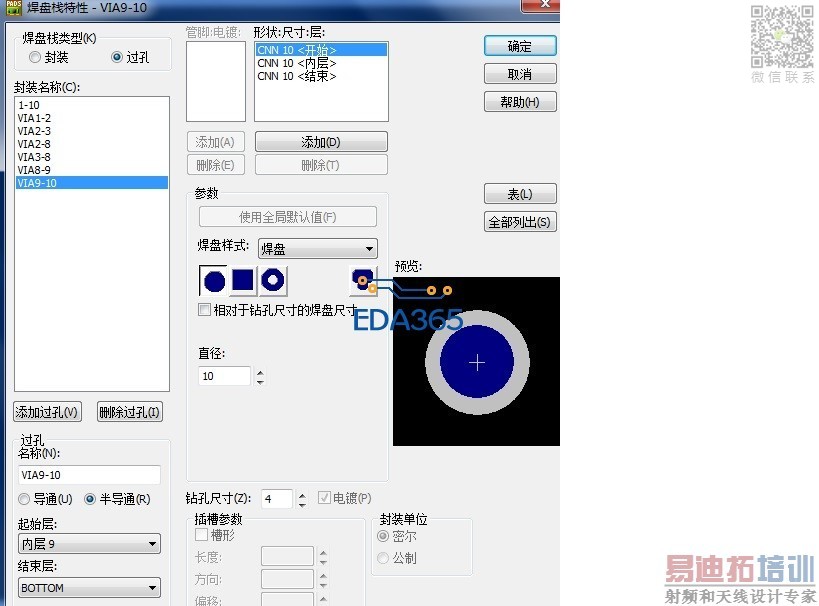

1,你的过孔设置发图上来

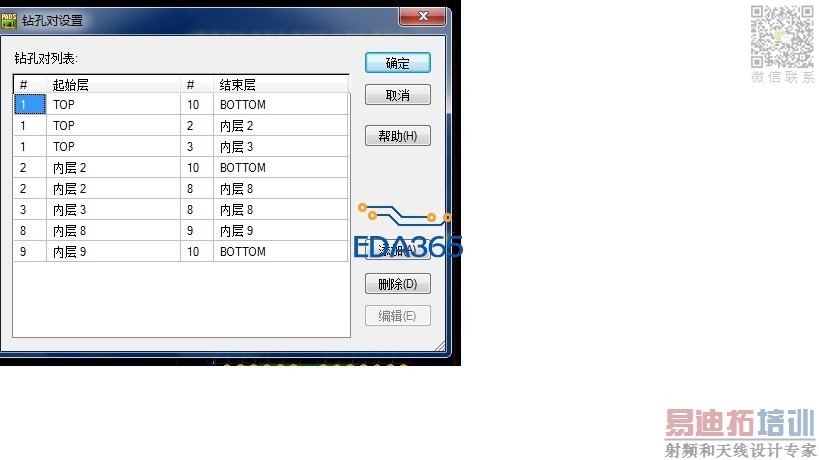

2,你的钻孔对设置发图上来
3,快捷键设为不对,要将宏文件加载进来后,设置一个2键就行。

hi,我今天又自己练习,可是打出埋孔跟过孔了,我的步骤是:走线(在第2层)--哪里需要打孔,就在那个位置左键单击一下--然后切换到需要的内层(第8层),输入L8--左键单击的那个位置就变成的盲孔,---以此类推,盲埋孔可以实现了
问题来了,那在宏定义处定义的快捷键为什么会没有用了,比如我第2到第8层,不能输入28快捷键。这是为什么捏?
