过孔与铜箔的问题

录入:edatop.com    点击:
画图软件是pads 9.5版本,设置BGA里面部分信号线以及地线与过孔之间的距离为4mil,铺铜后地线与过孔之间的距离比原有设置偏大,信号线与过孔之间的距离与设置一致.

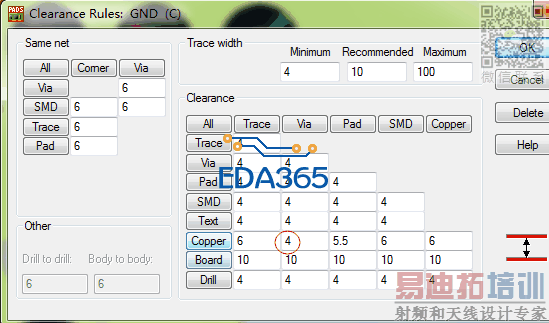

地线设置

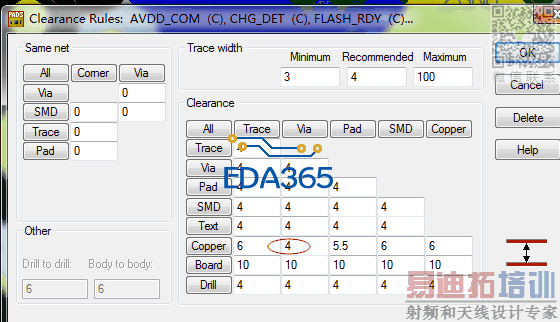

部分信号线设置

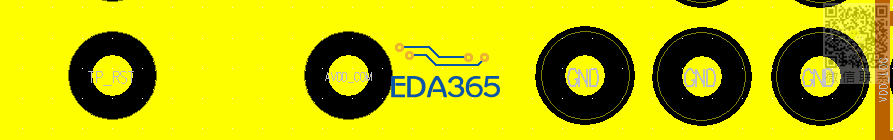

铺铜效果

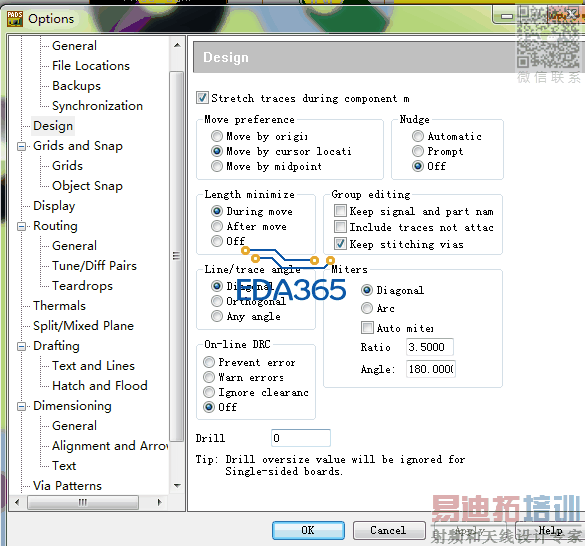

此处有设置为0

求间距不一致的原因
