出GERBER时为什么SOLDER层会有两个层设置

录入:edatop.com    点击:
如下图中

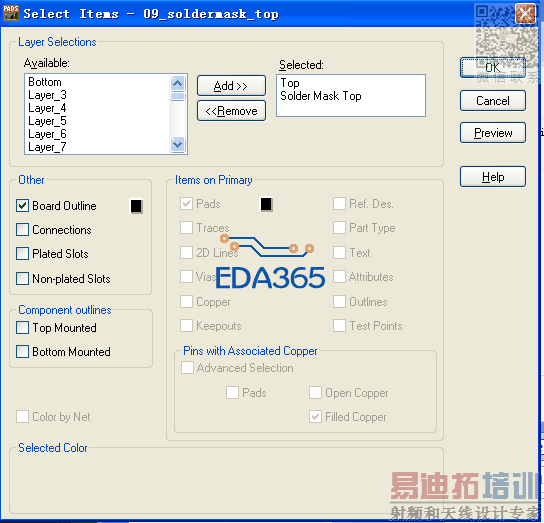

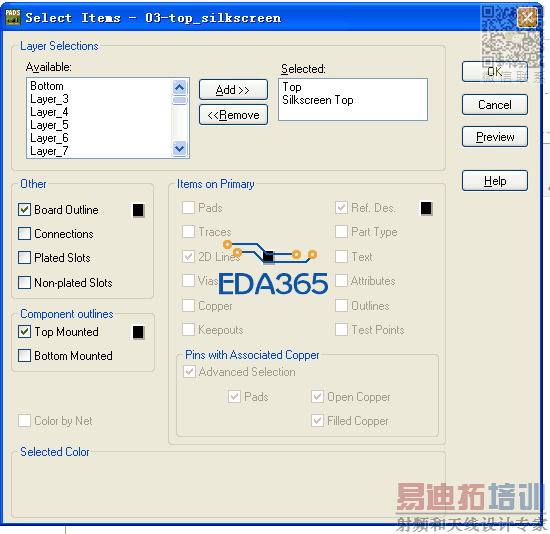

selected 区域中有两个设置TOP和silkscreen top。
在出GERber时两个都要设置吗?设置的信息是一样的吗?


请参阅《PADS9。5实战攻略与高速PCB设计》第10章

有教程啊,看看就知道了

在哪可以看到啊,我就想问为什么需要配置两个层,按道理配置丝印层的话不是只配置SILKSCREEN就行了吗?为什么TOP层还需要配置

百度下pads出Gerber的文档就能找到,至于原因,那就不知道了

丝印层也有分是TOP SILKSCREEN 和BOTTON SILKSCREEN 的呀!要不只是笼统的说SILKSCREEN谁知道你需要的是TOP OR BOTTON 呀!

这个我明白,可是上面不是有两个层吗SILKSCREEN TOP和Top,我做实验看了下,单独只要SILKSCREEN TOP然后出的光绘文件其实还是有丝印的

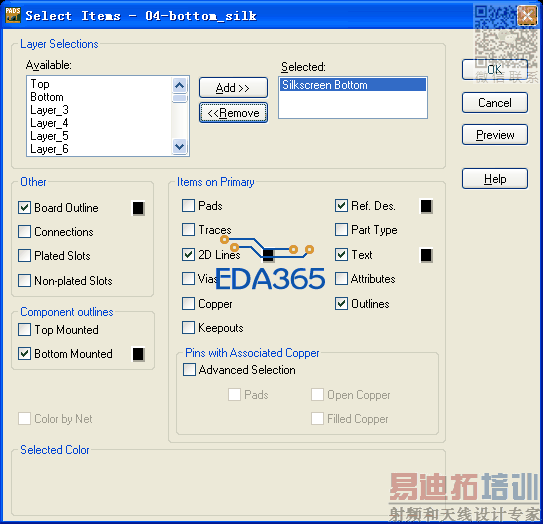

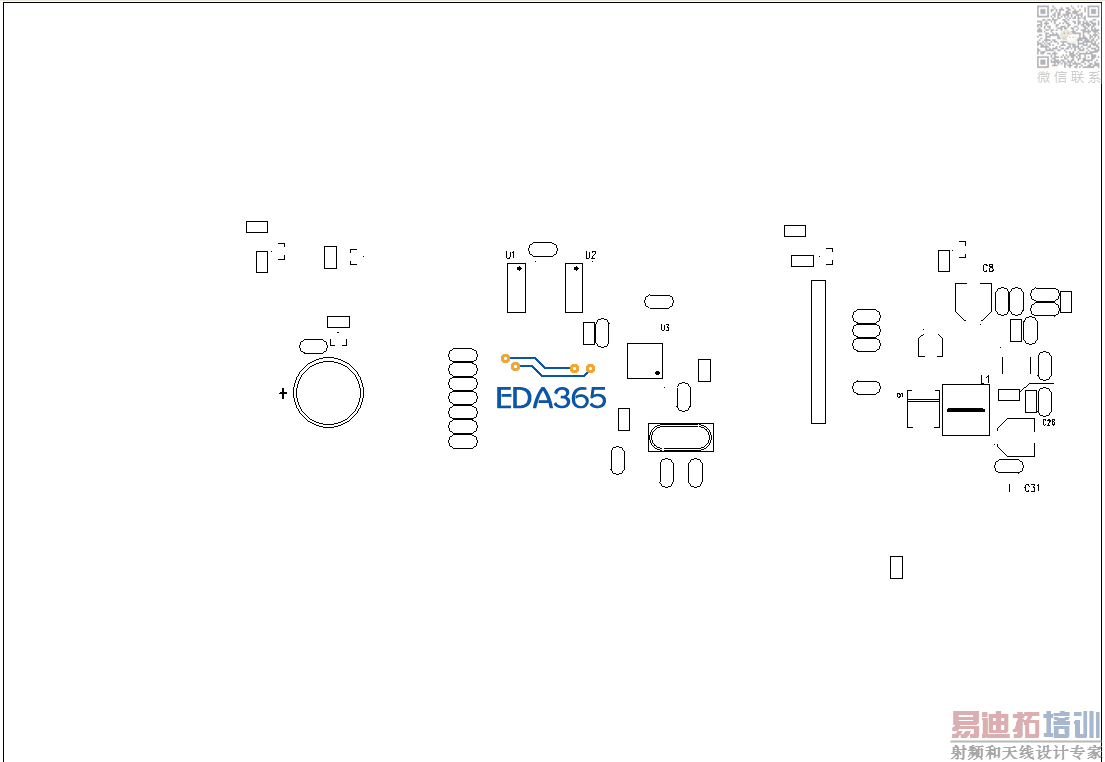

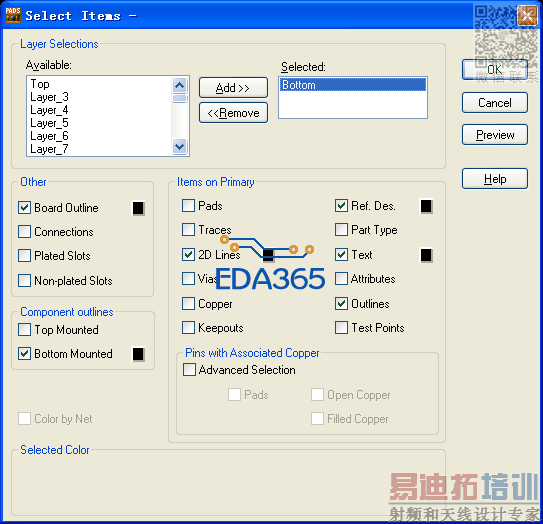

这是只要BOTTOM没要silkscreen bottom出光绘的结果

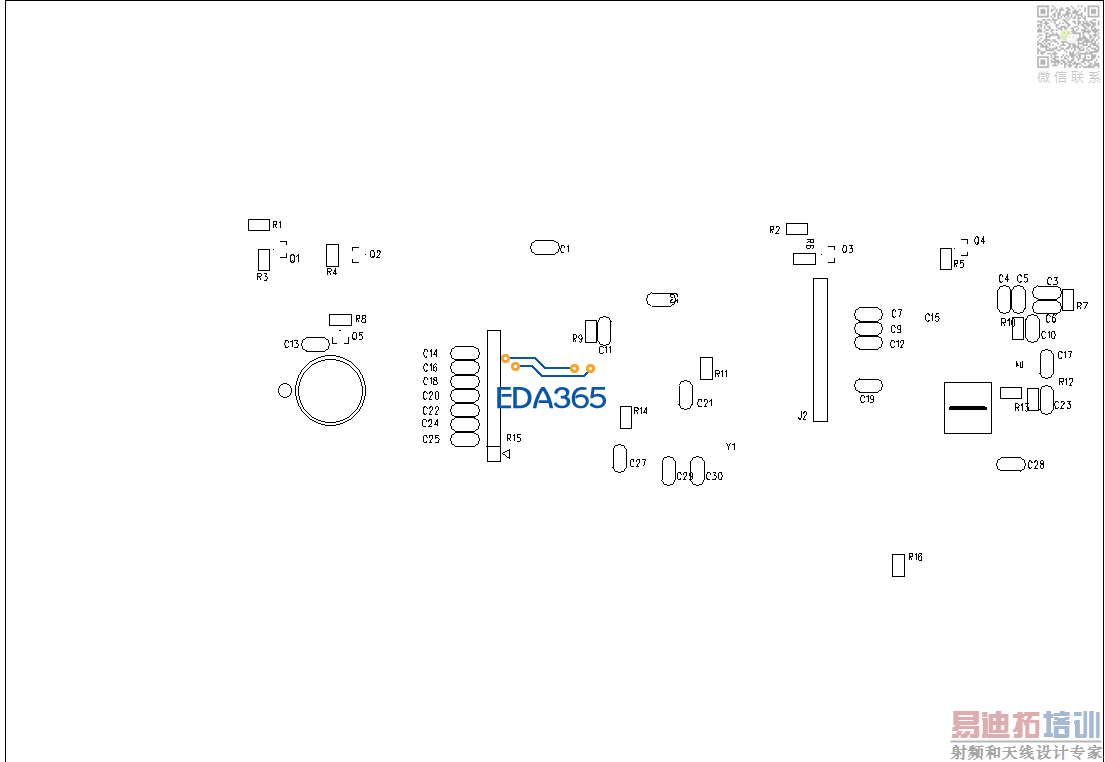

这个是我之留下SILKSCREENTOP 出光绘的结果,相同的设置。对比了下发现除了没有REF外两张图没什么区别


回去仔细看了下书,然后结合自己的领悟不知道是否正确。
首先为什么要设置两个层,因为我们在做元件的时候,并不是所有的东西丝印层都有,比如标号,可能只是top层有。
如果我们出丝印光绘的时候不选TOP层,而只选silkscreen top。那么即使你选了标号选项,实际丝印光绘文件也不会出现标号的。
而选中TOP层和丝印层,则会有。
猜测而已!
版主的书里第178页丝印顶层选择设置项目《二》。竟然选中了铜箔这一选项。难道是出光绘的需要吗?这样出来,铜箔部分不是变成了顶层白色的油墨了

这个问题,我也急求,也不知道什么原因

回去仔细看了下书,然后结合自己的领悟不知道是否正确。
首先为什么要设置两个层,因为我们在做元件的时候,并不是所有的东西丝印层都有,比如标号,可能只是top层有。
如果我们出丝印光绘的时候不选TOP层,而只选silkscreen top。那么即使你选了标号选项,实际丝印光绘文件也不会出现标号的。
而选中TOP层和丝印层,则会有。
猜测而已!
回复:我们在做封装外框线的时候,有可能会将外框线放在top层,也有人将外框线放在丝印顶层。所以我们要设置两个层。
版主的书里第178页丝印顶层选择设置项目《二》。竟然选中了铜箔这一选项。难道是出光绘的需要吗?这样出来,铜箔部分不是变成了顶层白色的油墨了
回复:因为我们会在丝印层放一块白色油墨,我们是用copper命令在丝印层放置的。所以要选上铜箔。

好久没弄明白,这次算懂了!
