sony tablet S1电路板细节

录入:edatop.com    点击:

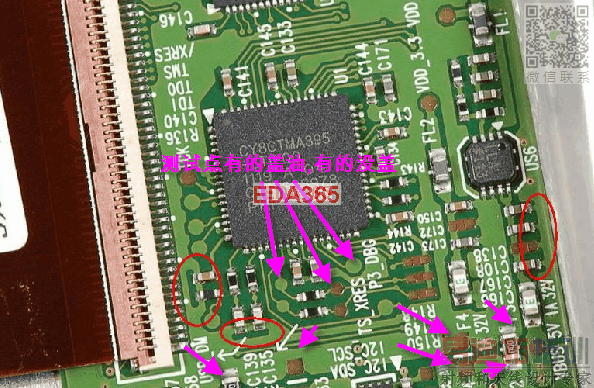

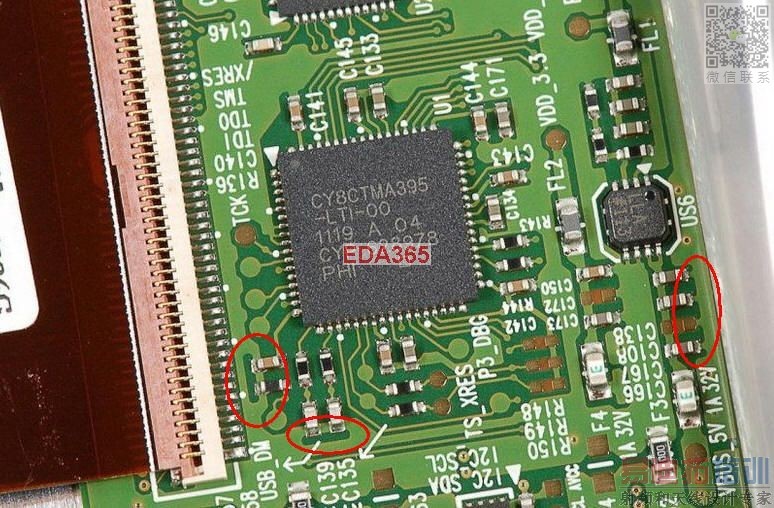

小日本的电路板设计很有特色,这样的设计我从未可以去做过,不知大家是否按这样的方式做过?

全连的器件两边都是大铜皮,受热均匀不会立碑,电性能比花焊盘好。小日本的板子喜欢用手工一点一点的抠。

有利于焊接?

防止立碑的。

又长了一点见识,多谢!

其实这是很烂的设计.而且很多贴片器件都是用了全连接.

一语道破天机

学习了 。

受教了、、、、

长知识!

这种设计也他的好处。

學習了 謝謝
