QFN的散热焊盘画多大合适呀

录入:edatop.com    点击:
如图,QFN88L的datasheet,散热焊盘要画的和里面的正方形(J*K)大小一样吗?以前我都是画的一样的,但布线就好难布呀!今天看到别人画的小一点也可以,我就糊涂了---------想问一下大神画多大合适?

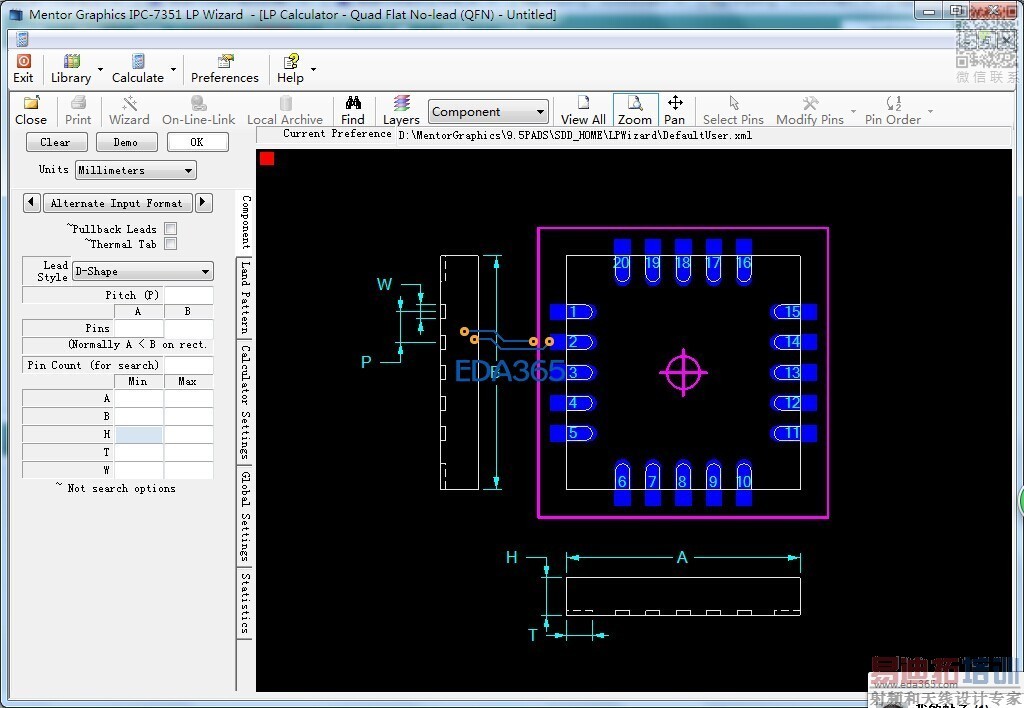

用LP Wizard

不需要一样大,小一点没有问题,如果功率很大就多打孔。

没说是否符合IPC—7351,而且LP中最多只有到QFN80

嗯,关键不知道小多少合适。功率很大多打孔?在散热焊盘上多打接地的过孔吗?

要考虑散热的问题,太快了过回流焊会假焊的,LP Wizard里不是可以自己做吗?

自己做?没搞过,都是用LP查尺寸的。大神,求教程!

按IC规格书尺寸输入LP Wizard会自动生成封装IPC-7351B的,散热焊盘过孔不宜打太多根据散热情况选择

是的。你的芯片功率多大?如果功率真的很大,这里打地孔其实也是辅助散热而已,不是主要的,主要的还是在芯片正面。这个一般是地焊盘,你要考虑过多大电流,我觉得打5*5个孔已经不少了,除非功率真的很大。

中间焊盘和引脚焊盘的边沿可以小于0.6mm
另外QFN的里面一般都不建议走线,

感谢!

请教一下,我的LP Wizard软件一打开就提示如图不知道是什么原因,谢谢了。

几天不上来了,居然多了个总统2,名副其实呀

呵呵,总统被你注册了,我只有2了,哈哈哈

我的没问题,你重装一下呢
