pcb铺铜GND全部报错，请帮忙看下，急
录入：edatop.com 点击：

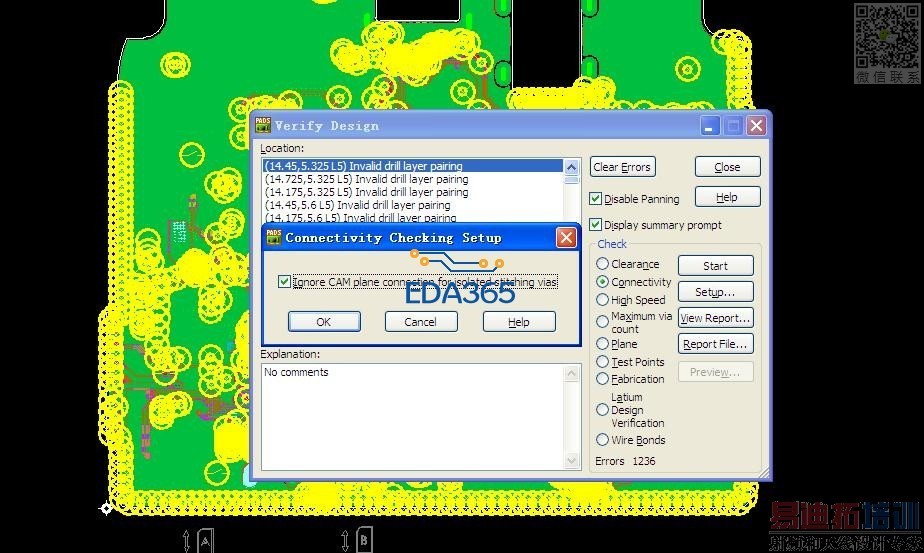

pcb铺铜地孔全部报错，点设置就会出现图片上的内容，第一次碰到，大家帮忙看下，急！ 附件有pcb和图片
W09_MB_V1.0.0-0718-09.zip
W09_MB_V1.0.0-0718-09.zip

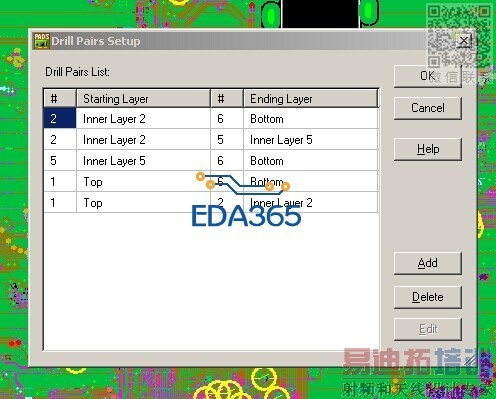

通孔与盲孔设置问题，请看图片
盲孔 埋孔问题。 有2-5的埋孔，但是 没有设置（看上图），增加上 2-5 ，和5-6 两种 drill pairs 就可以了。
