元件的逻辑与封装脚位

录入：edatop.com 点击：

请教一下：
在原理图中的元件脚与pcb中脚数不一样时要怎样对应：像普通的USB，在原理图中只需要4个脚位，但PCB封装中除这4个脚外还有4个外壳的接地脚，这样在原理图中若只划4个脚则与PCB脚位不一致，不能使用，若画8个也太不好看了，请教一下这种怎样处理。

就让他不好看.
多加几只脚而已嘛.

可以不管，
也可以在原理图中增加两个脚，并且接成GND属性！不好看也得看！
还可以将不用的管脚NC起来！不过这个方法在ALLEGRO中可以用，不知道在PADS里能用不，没试过，你可以试下
具体方法看orcad论坛的一个贴子：链接：

还是没搞定，不行就多放几个脚了，只是有时很难看。

无电气属性的定位孔可以不用在原理图中表示出来的.

既然你说已经是外壳接地脚了，还不画出来并定义为接地？
你自己都给自己答案了嘛
左列为5个功能脚，右列为外壳接地脚也没有多难看啊。

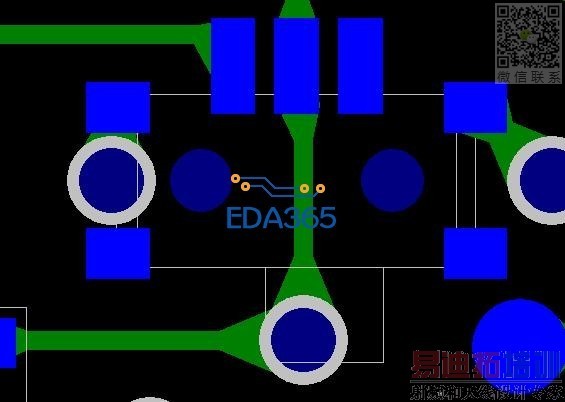

你下面这种元件，原理图中只要三个脚就行了，PCB中要7-9个，都画出来就不好看，大家平时怎样操作这种。

原理图上只画七个脚.

原理图几个脚都没所谓，只要把需要的脚定义出来就OK ！PCB封装是固定的是该多少个就画多少个脚，跟封装资料标准就OK！PCB封装的脚可以同等或多于原理图的脚数但不能少！
