DDR3过孔与走线问题

录入:edatop.com    点击:

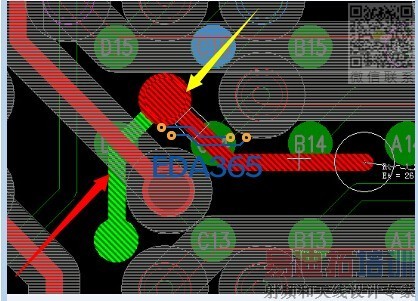

吉米哥,你好,如上图所示,标注上的过孔和走线在pads ROUTER里面放置不了,转换到LAYOUT里面即可,为什么会出现这样的情况?还有就是想问一下底层那条线有个焊点在那,为什么也能走线过来?这样子不会短路吗?(文件来自大师的[第六期]高速pcb设计之-BGA篇部分)

这应该是在layout里把规则检查给关了,在tools--options里,design选项卡下,在on-line DRC 项里勾选prevent errors应该就可以了。或直接在设计界面输入drp回车即可

嗯,可以了
