allegro转pads遇到一个大问题
录入:edatop.com 点击:

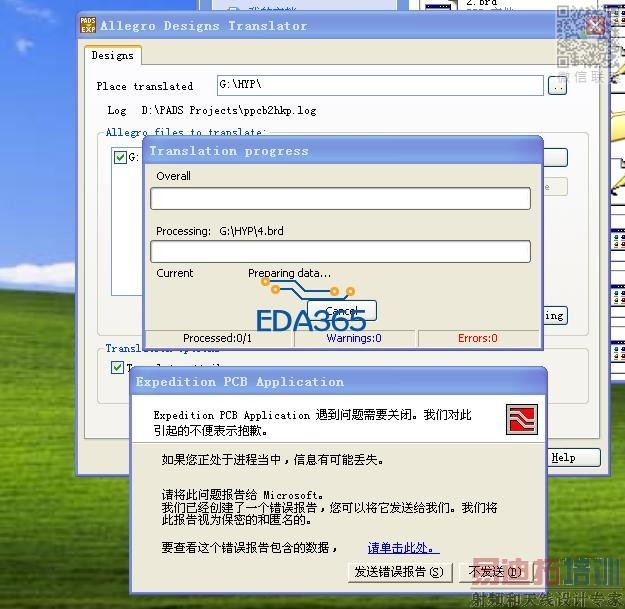

各位大神,这个问题怎么破?
我是按照下边的文字说明一步一步,前边都正常,到最后出了问题。
建两个系统变量
变量名:AEX_BIN_ROOT
变量值:C:pcbenv
变量名:AEX_ENABLE_JOBPREFS_LAYER_FIX
变量值:1
将skill_scripts下的文件COPY到C:pcbenv
command中敲入:skill load "dfl_main.il"
command中敲入:main out
点击“Star One Way Translation”
5.打开pads9.5的Translator工具:allegro Designs Translators 添加刚才处理过的AllegroPCB文件,执行转换, 转换完成后,在PCB的文件夹下会产生一个这样格式的PCB文件用PADS Layout打开它,转换成功!
我是按照下边的文字说明一步一步,前边都正常,到最后出了问题。
建两个系统变量
变量名:AEX_BIN_ROOT
变量值:C:pcbenv
变量名:AEX_ENABLE_JOBPREFS_LAYER_FIX
变量值:1
将skill_scripts下的文件COPY到C:pcbenv
command中敲入:skill load "dfl_main.il"
command中敲入:main out
点击“Star One Way Translation”
5.打开pads9.5的Translator工具:allegro Designs Translators 添加刚才处理过的AllegroPCB文件,执行转换, 转换完成后,在PCB的文件夹下会产生一个这样格式的PCB文件用PADS Layout打开它,转换成功!
文件发上来给你转吧。
可以,你邮箱多少?
allegro 16.3好像才行
昨天发了,有空帮我转一下!
