遇到一个前所未有的PADS问题

录入:edatop.com    点击:
遇到一个前所未有的pads问题!

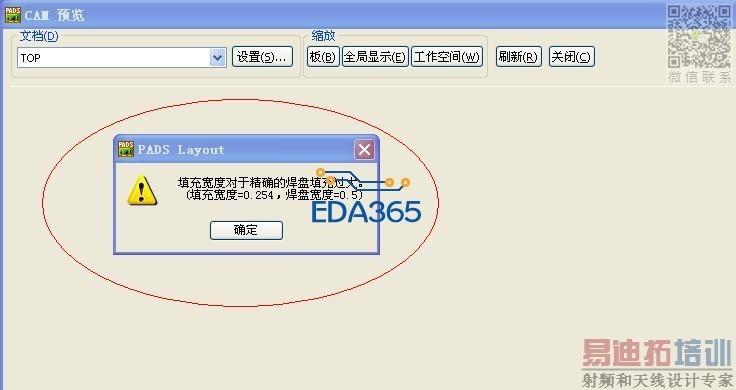

如图,求解!

File > CAM 下

把fill width 0.254改小点

在哪个位置改?

太好了

好!以前一直搞不懂!谢谢!
