已经命名了,但还是提示“You may not have a blank layer name”

录入:edatop.com    点击:
这个pcb是用之前pads 2005自带的ddb2pcb.exe,从protel 99se里转过来的,

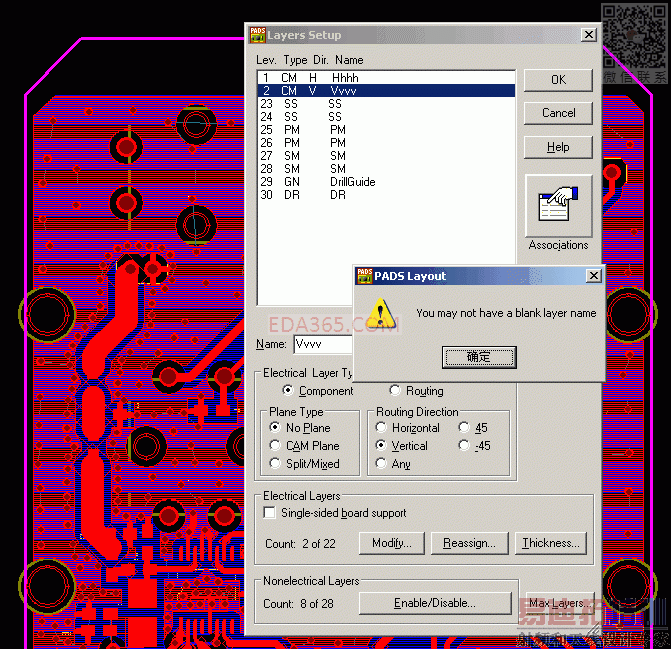

转过来之后,缺层名,已经改名了,但仍然提示“You may not have a blank layer name”
软件是PADS V9.2

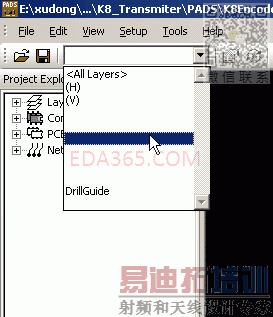

哦,点下面的Enable / Disable,然后打开所有层再重命名即可

不过还是对PADS的层。云里雾里的感觉,不知有没有详细介绍的,哪些空白层都是干啥的?
供用户临时用的吗?

shia

重名了把name改成不同的就可以了!

楼主把问题解决了吗?我也遇到了同样的问题,可是怎么样都无法解决。我也没有重名啊。不管命一个什么样的名称,都提示我“you may not have a blank layer”,真不知道该怎么办了?

xue xue xue

只要把文件再以ASC文件导出,再PADS打开,就可以拉.

确实是把文件再以ASC文件导出,再PADS导入就可以拉.
