PADS LOGIC 做part decal时SWAP的作用

录入:edatop.com    点击:
刚学pads,有个问题还不清楚,请大家赐教。做元件封装时,swap可以从0100,0表示不交换。那么什么情况下填1,2,3……呢,对应关系是怎样的?

seq是指CAE上的管脚序号。

swap是针对seq来说的?swap有什么具体的意义呢

swap和seq没有关系。

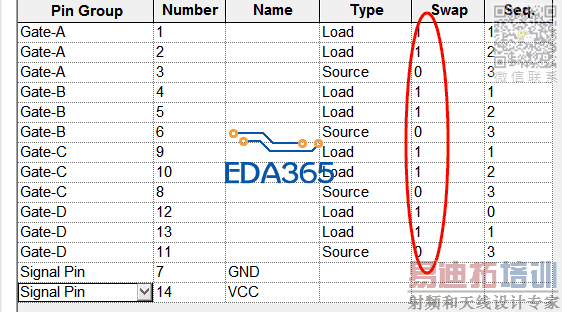

swap的值一样的管脚,可以交换。

那什么情况下swap值可以填2,3,4呢?我看到大都是填写1(相同的可交换)和0(不交换)。
