各位万能的呀,这种BGA怎么处理?

录入:edatop.com    点击:

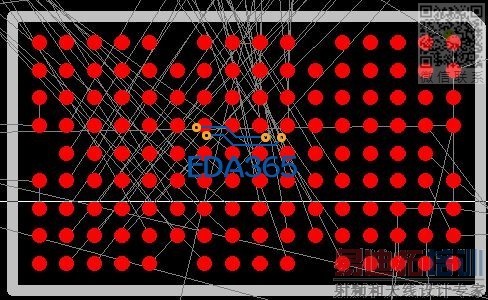

这种bga的封装肯定不能用扇出了,那怎么处理呀,听人说用塞孔工艺处理。完全没搞过呀,有懂的大神可以介绍一点吗?小白感谢了!

间距0.5?

嗯嗯

最外圈走top層,第二圈也是top層,走3mil的線,第三圈之後就直接打通孔在焊盤上吧!

DDR, 外圈拉线,内圈打孔

你能不能换个名字呀?非要取名跟我一样吗?
你干坏事了别人还以为是我呢

盲埋孔呗,HDI.

这个尺寸只能HDI了。
