求助:关于can't create trace.

录入:edatop.com    点击:

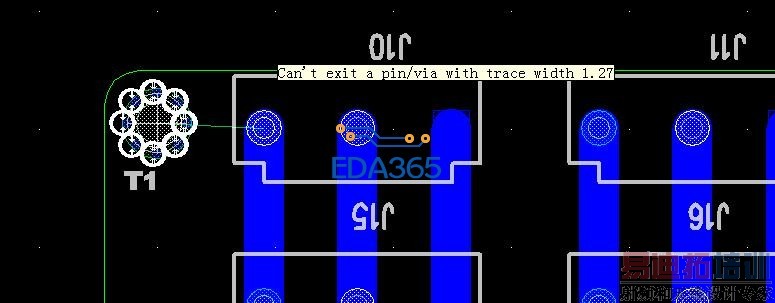

RT,我的版本是pads router9.3,准备从过孔往右边的插座拉线的时候,出现这个提示,无法继续操作,哪位指点一下,不胜感激!
另,这个板子不让铺铜,所以只好拉线了。
谢谢!

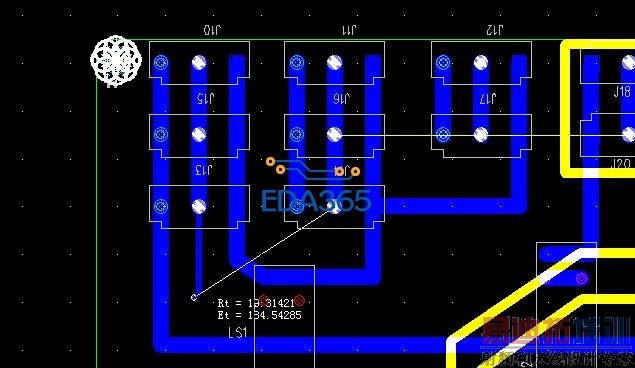

另外,如果点击插座的过孔,又会出现这个提示,是什么意思呢?

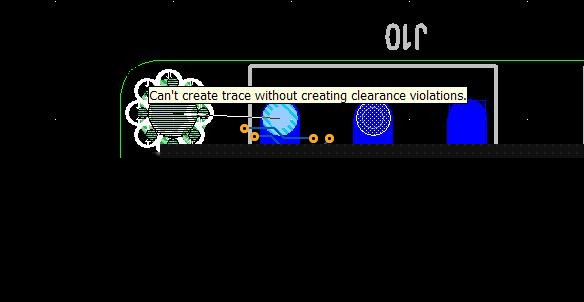

另外,如果点击插座的管脚(过孔),又会出现这个提示,是什么意思呢?

还有,从这个过孔向外拉线的时候,无法切换到底层,又是为什么呢?

看来人品不行啊,没有高人指点,虽然是很简单的问题,也希望能不吝赐教呀!
谢谢!

找到原因了,是封装内部有一个keep out。

这个也是同样的原因,过孔内层的设置竟然比孔径还小,真奇怪,做封装的时候怎么没发现呢?
