江湖救急,周一要交板,铺铜PADS无响应,卡死

录入:edatop.com    点击:
哪位在线高手帮忙,江湖救急,小弟新手,铺铜pads无响应卡死,9.3版本,在线等!周一交板打样!
3d.rar

很是怪,我用9.5打开后一覆铜也卡死了,是不是楼主的相关规则设置有问题?

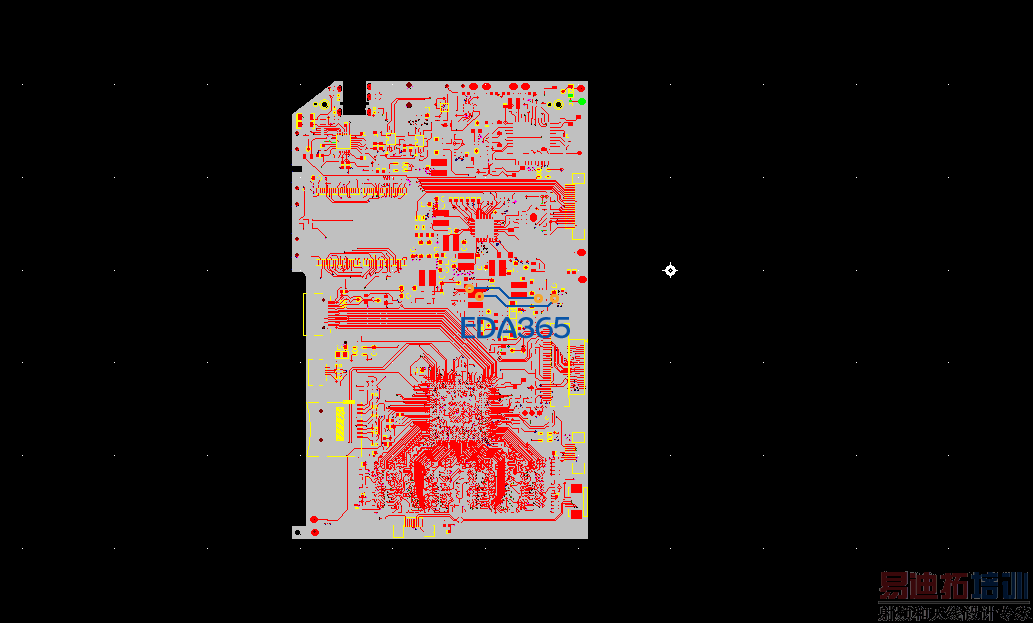

看图




M802_MID.rar

这根网络LDOOUT3有问题,删除重走就可以了。

请试试
M802_MID-0509.rar

神马原因覆铜真的卡机

BUG,导第版本asc文件在导入9.3然后重新覆铜试一下。

就是,导出低版本,再导入,会提示LDOOUT3网络有问题,修复后就可以覆铜了。

导出asc文件在导入9.3然后重新覆铜!

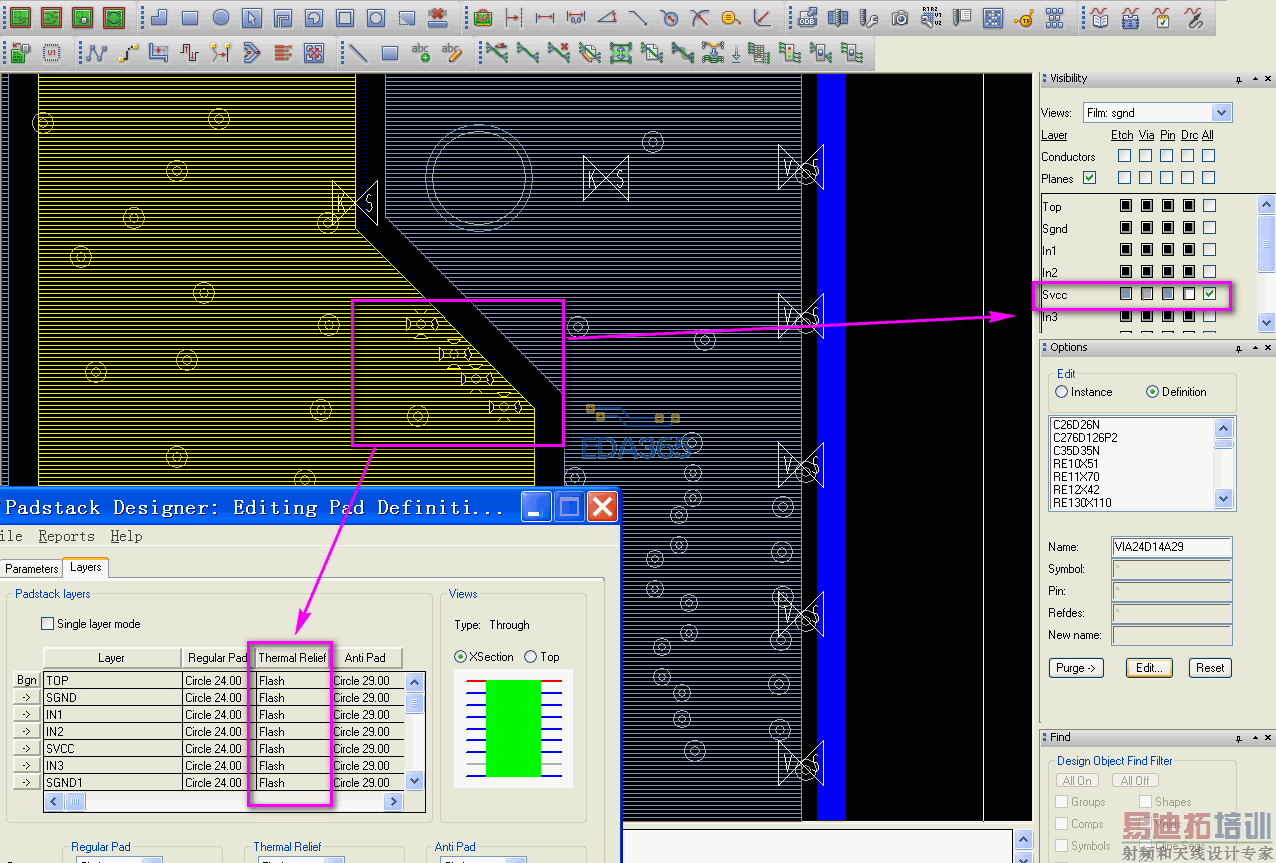

将你电源层电源的分割线从1MIL改成5MIL就好了,铺地的也改成大一点

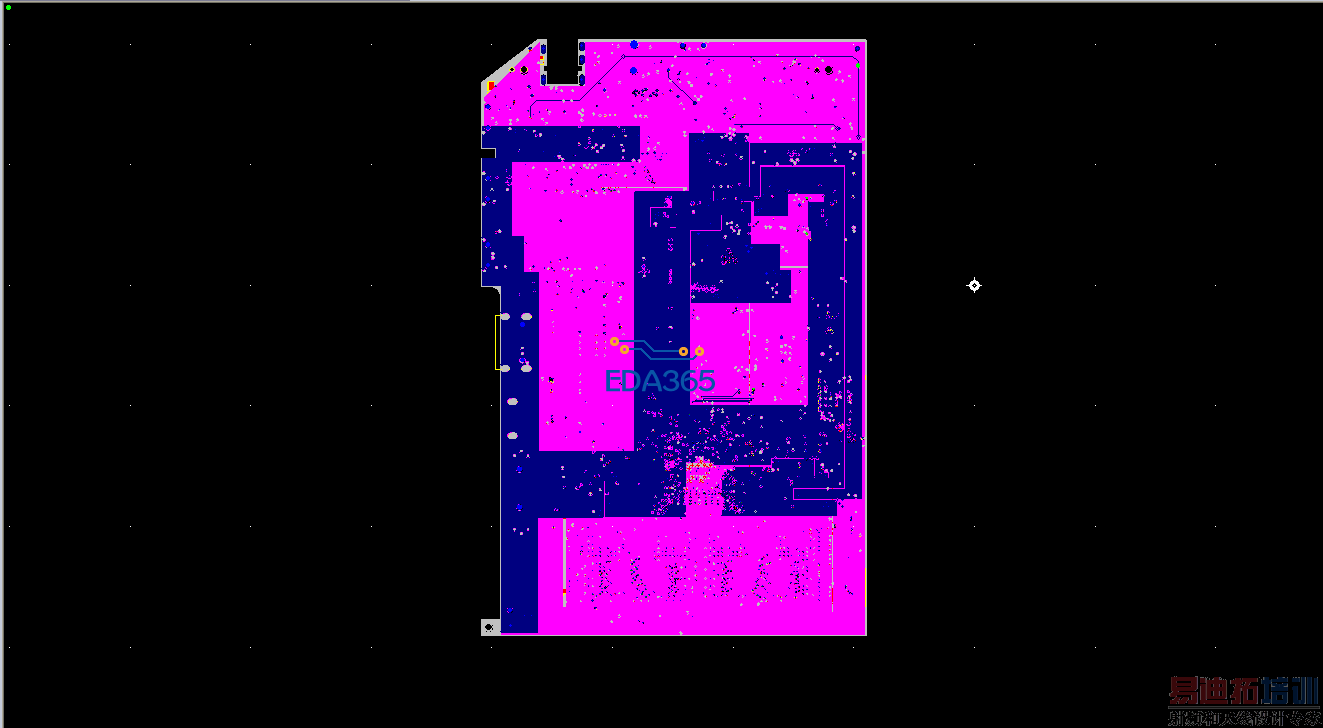

这是我重试一下的结果

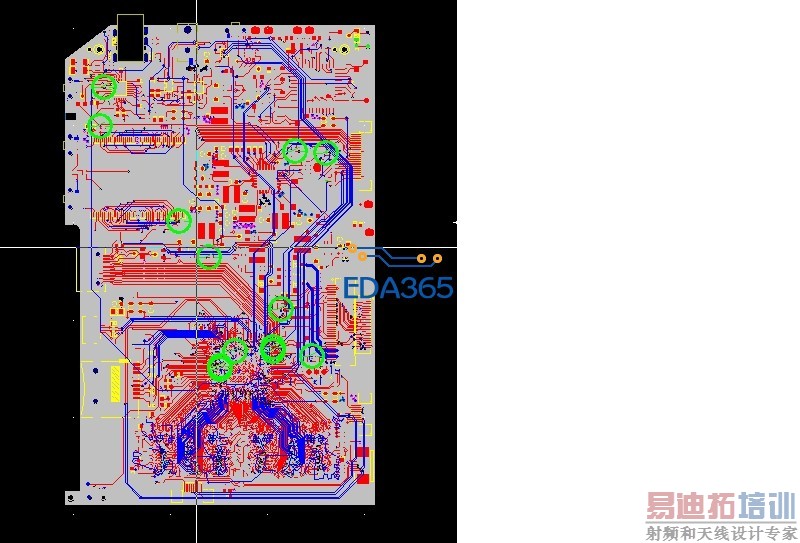

走线看上去相当的乱啊,布局不是很理想吧

这是什么方案的板子
