PADS9.5画封装时 画面左右颠倒 同时又是反的
录入:edatop.com 点击:

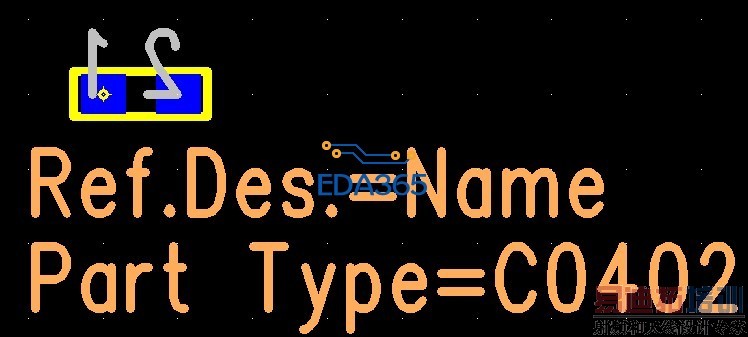

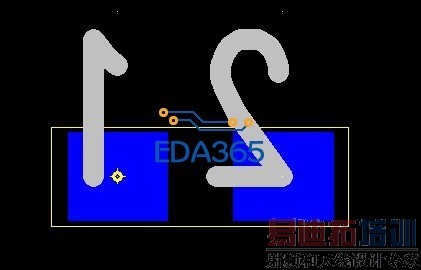

1.如图,端点名称是反的,原点左边是正,右边是负,请问在哪设置,刚学,没找到?
2.2D线你们都用多宽的啊?
3.我用Orcad画原理图,pads画板,请问PADS中的原理图封装、元件封装也要做吗?
4.pcb封装除了是连接器的,其他的是不是都要有“门”这个东东呢?
刚学,很多不明白的地方,请教大家,谢谢!
2.2D线你们都用多宽的啊?
3.我用Orcad画原理图,pads画板,请问PADS中的原理图封装、元件封装也要做吗?
4.pcb封装除了是连接器的,其他的是不是都要有“门”这个东东呢?
刚学,很多不明白的地方,请教大家,谢谢!
1,你的封装做错了
2,5mil
3,PADS中只需要做decal,还有part type的名字要和ORCAD中的pcb footprint名字一致
4,不一定需要。
本人老手,欢迎交流
Jimmy大神,
1.请问哪里错了?我看的教程:1是画焊盘,2是画边框(2D线),3是添加属性;我属性没添加
3.decal有PCB decal和CAE decal,这两个都要做吧?pads中的 Part Type是图片中的那个吧?我刚又看了一下,知道怎么修改了。
有什么好的教程推荐吗?我找的两个PDF的文档介绍的不是很详细
看我写的书和视频吧。上面都有你这些问题的答案。
好的
大神是不是姓林啊?
机智
刚拿到书了,看了一下,没找到上面的答案那?
有的,你跟着大师的书本里面的画封装的方法自己画一下,就能知道自己哪里出问题了
焊盘肯定是做到底层去了
是TOP层啊,一打开就是反的?好像我刚安装完的时候是正的,不知道让我怎么弄的,现在成反的了?网上也查不到
我都画了好几遍了,感觉像是设置被我改了
是不是被你设置成镜像后又保存到 Start-UP File 里了.
是我点了镜像,但是我一直不知道那是镜像的原因,刚刚胡乱点了一下,才知道原因的,
顺便问下,图片红色框中的default和自定义的宏要怎么删掉呢?宏文件好像让我删了,但是它一直还是现实在那里,不知道怎么删掉了?
