PADS画单面板怎么把一些地方不规则的变宽

录入:edatop.com    点击:
pads画单面板怎么把一些地方不规则的变宽,protel我是画直线来增宽的

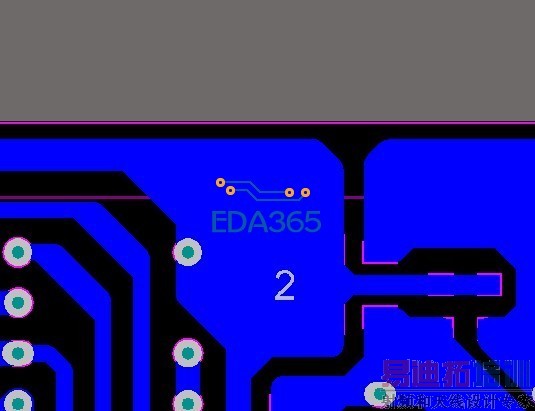

如图

用铜箔画

铜箔画出来要分配网络,是不是有点麻烦。

DRO随便画

Copper

一般用铜箔加宽;简单电单,只要走线宽足够宽,信号或是电流能安全通过,也没必要非去把转角的地方加宽。

可以考虑ctrl+j

LS正解,就是CTRL+J,用Route Loop来走。用铜箔画的,不好看,而且也不方便,因为要用铜箔的时候DRP是关闭的。
