在我的PCB VIA 属性里有两种过孔，都没打胶为什么我转换不VIA了

录入：edatop.com 点击：

在我的pcb VIA 属性里有两种过孔，都没打胶为什么我转换不VIA了！（想从V20D10换为STANDARDVIA）！我找了半天也弄不明白那里出问题了！设置里看也没看出什么名堂来！请大侠没指点下迷津！

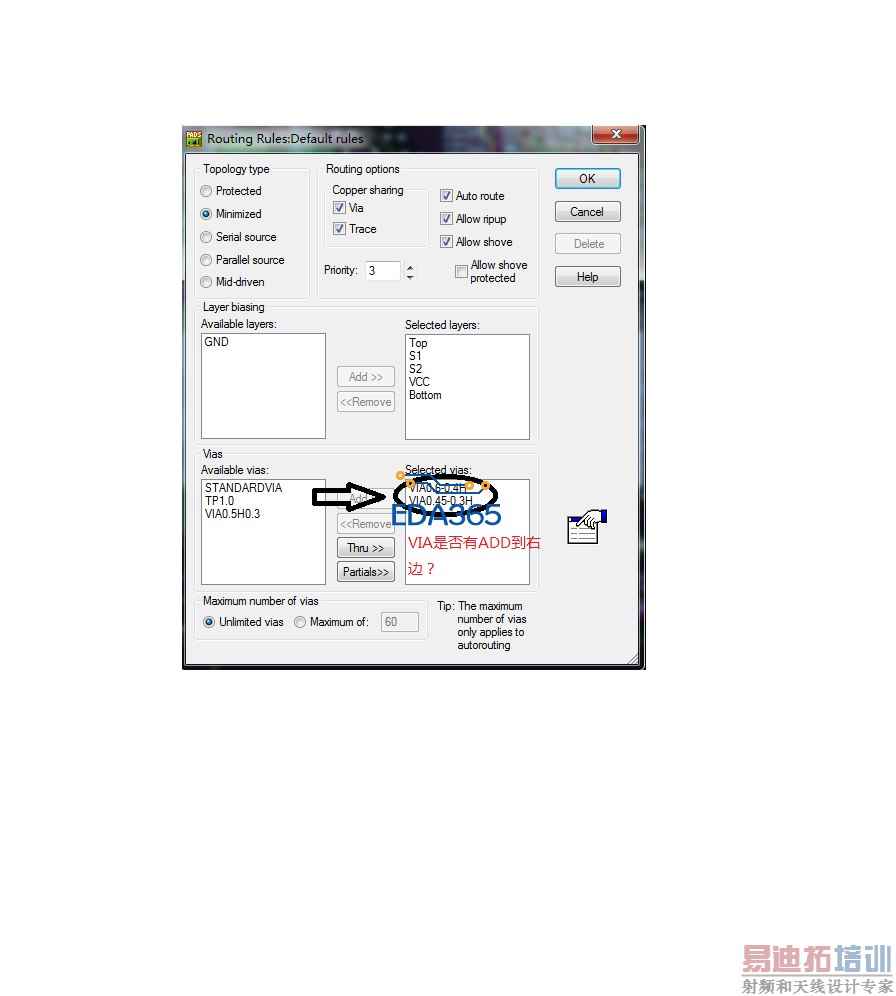

检查下VIA过孔是否有选择？

噢感谢了！的确是这里的问题，没添加！我当时也打开这项看了一下竟然没发现问题！
