下pads layout里面 drafting properties type 什么情况才可以设置

各位好，请教下，
1.pads layout里面 drafting properties /type 什么情况才可以设置，？
2.是不是画的图形是封闭的， 才可以点击右键设置 drafting properties /type的类型才可以设置哦？
3.百度里面说，例如画个大圈，里面在画个小圈，用combine，再右击鼠标，选择select shape。右击鼠标，选择Properties，就可以修改type类型，例如在Type中选择Board Outline。 但是我按照上述过程type的选项还是阴影的，不知道哪里是不是操作不对？

点击外边框时点击一条边即可

各位顶下哦，有没有遇到有同样情况的啊。?

有没有遇到同样情况的哦

有没有遇到这种问题的哦，解答下哦 谢谢

右键select outline，点击外边框，右击properties ，在弹出的对话框中选择parent ，再设置成你想要的就可以了！不知道你是不是这个意思？

右键select outline，点击外边框，右击properties，没有看到parent啊，第一个是type啊？
我的意思是，画出的图形，pads layout里面 drafting properties /type 什么情况才可以设置，？
谢谢

不是一直可以设置么？

好像不可以了，同求答案啊

我试了一下，如果是没有combine过的图形，是可以直接修改属性的。如果是combine过的图形则type属性是灰色的无法修改，需要先uncombine或explode后再修改。

1.pads layout里面 drafting properties /type 什么情况才可以设置，？
--这个菜单在哪里？
2.是不是画的图形是封闭的， 才可以点击右键设置 drafting properties /type的类型才可以设置哦？:
----要闭合
3.百度里面说，例如画个大圈，里面在画个小圈，用combine，再右击鼠标，选择select shape。右击鼠标，选择Properties，就可以修改type类型，例如在Type中选择Board Outline。 但是我按照上述过程type的选项还是阴影的，不知道哪里是不是操作不对？
--无图无真相。

1.pads layout里面 drafting properties /type 什么情况才可以设置，？
--这个菜单在哪里？
-------双击drafting shape就可以弹出properties菜单，选中-->右键-->properties也可以
2.是不是画的图形是封闭的， 才可以点击右键设置 drafting properties /type的类型才可以设置哦？
----要闭合
--------与闭合不闭合没有关系，都可以
只要是单个的封闭或不封闭图形好像都可以，与drafting的原始type属性是铜或者2D-Line等都没关系，看来只与图形是否是combined有关。

谢谢 关注此问题
1.pads layout里面 drafting properties /type 什么情况才可以设置，？
--这个菜单在哪里？
例如用2D line工具画个圆圈，再选择此圆圈，点击属性，就可以看到 drafting properties /type菜单
3.第三个问题 ，现在截个图上来

要先选择整个shape后才可以使用。
在PCB空白处，右键，select shape后，再来选中那个combine后的图形后，ctrl+q就可以使用drafting properties type
第二个问题补充：必须要闭合才可以。

帅哥所说的能show一下不？就按楼主说的将两个圆combine后再改变type属性。

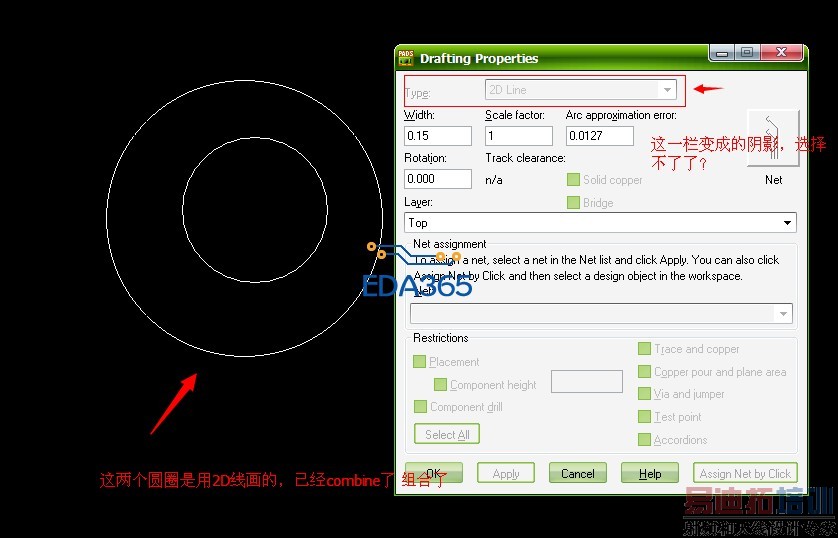

我说combined图形不能改变type属性是有依据的，我实际上验证也是不行的，这个与是否是封闭图形没有关系。请见附图。
