PADS如何导入DXF封装.

录入：edatop.com 点击：

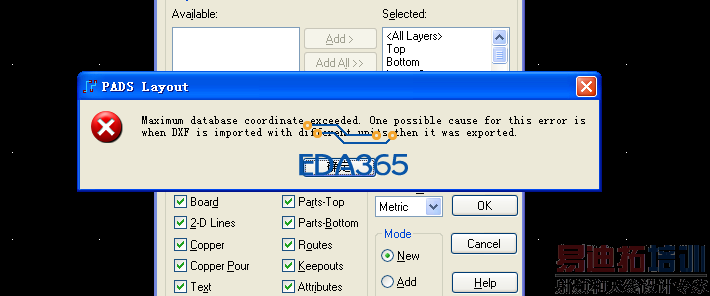

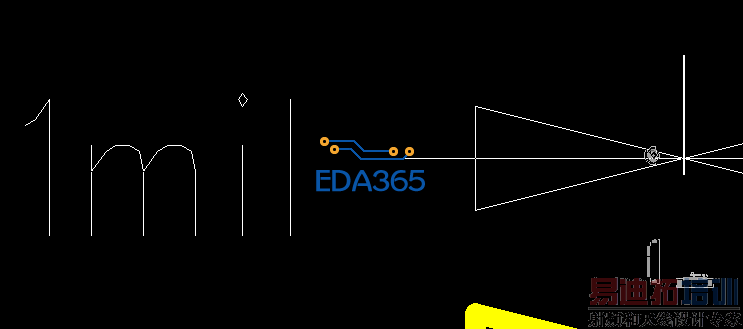

如题，有几个封装，需借用别人的，但是别人给的是DXF的结构图，本来是MIL 单位，我改成MM制。导入pcb还是无法回到正常大小。依旧是MIL 。哪位大神有办法。成功导入过来。

比例因子设置成39.37

我建议在CAD里面新建一个文件，把这个结构图复制到新文件里面。在PADS导入这个新文件就应该可以了。试试看。

这种方法可以用而且很简单，但不是每个文件都能用！我遇到！
二楼说的应该是将CAD里的结构分解后的比例39.37这个我觉得还是比较普遍的适用！我也不知道那是为什么！
有点疑惑就是为什么就是要用39.37！

1 mil = 0.0254mm 1mm = 39.37 mil

哦！原来如此，谢谢了！一直来我都是1mm=40mil计算了！

新建DXF 然后把结构图打散，这是可以的。但是我想结构图里有元件，是一个整体，没有被打散的。按比例导入。也是原始的比例啊。

????

楼主，把你出问题的原文件发上来！
