发一个我个人觉得比较好的原理图配色方案
录入:edatop.com 点击:

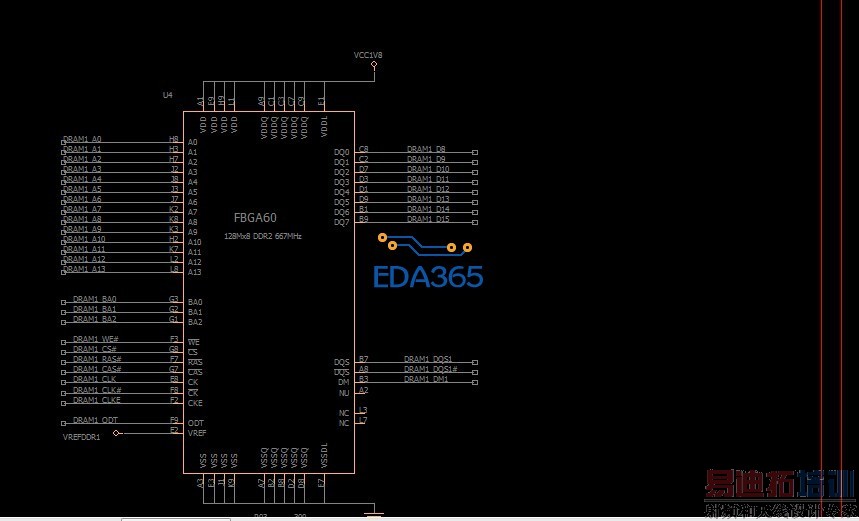

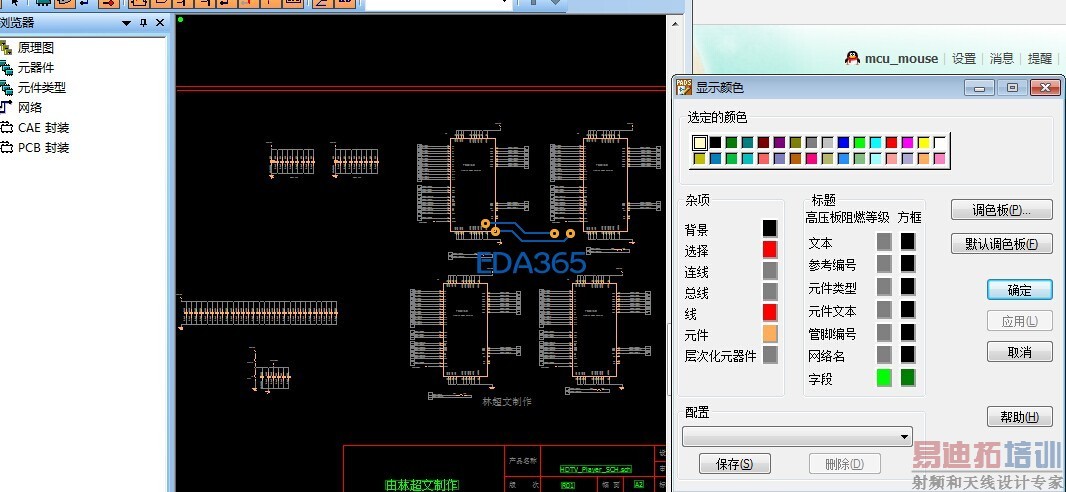

如图所示,图片跟实际显示有点色差,实际显示效果非常好看的。加了一个pcb的配色,不一定是比较好的,只是我自己看的比较顺眼的(主要是从AD转过来的,配色还是往AD靠的)
很少用LOGIC,一般都是用or cad!
学习下!layout配色方案有没有
关键要layout配色

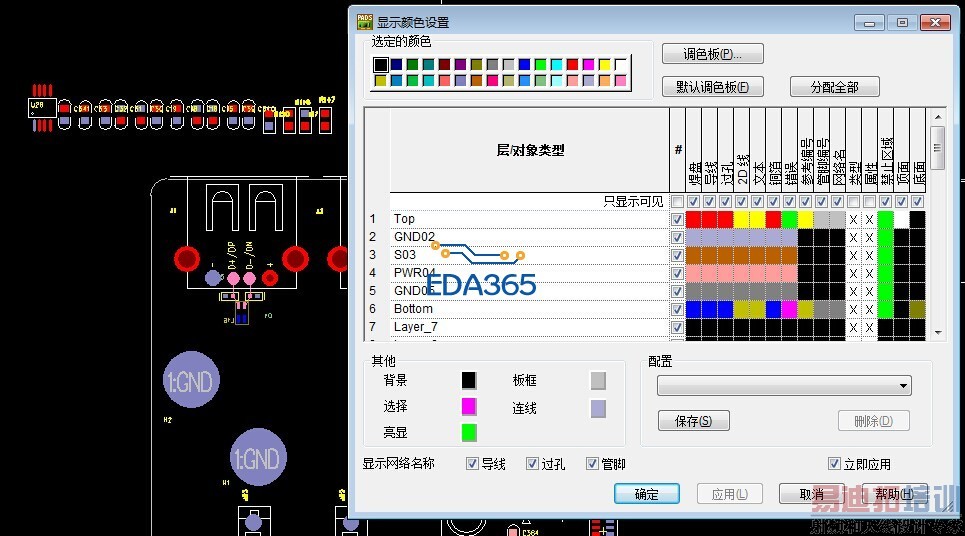

加了个PCB的配色,个人喜欢,不保证你会喜欢
恩,看到好些人的配色相当舒服啊
