PADS创建cae封装出错
录入:edatop.com 点击:

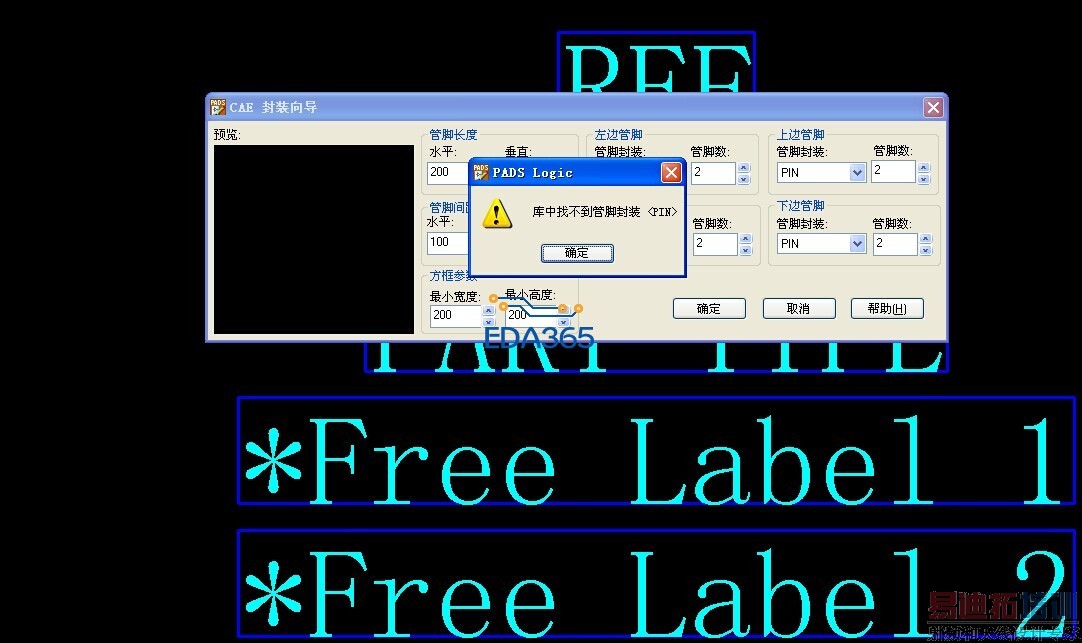

先画的pcb 封装,但没有为门器件分配cae。接下来画cae,向导生成时提示如图.

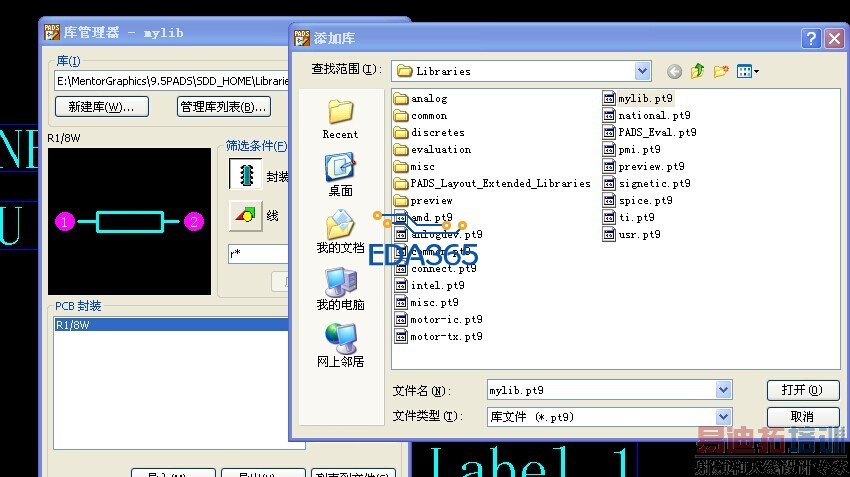

我的pcb 封装和cae符号放在同一个文件夹。如图2所示.。
怎么觉得没有allegro创建元件方便。
我的pcb 封装和cae符号放在同一个文件夹。如图2所示.。
怎么觉得没有allegro创建元件方便。
有可能没有安装库
怎么知道有没有安装库?
默认的是e:MentorGraphics9.3PADSSDD_HOMELibraries,我建元件库mylib,移除了其他的默认文件

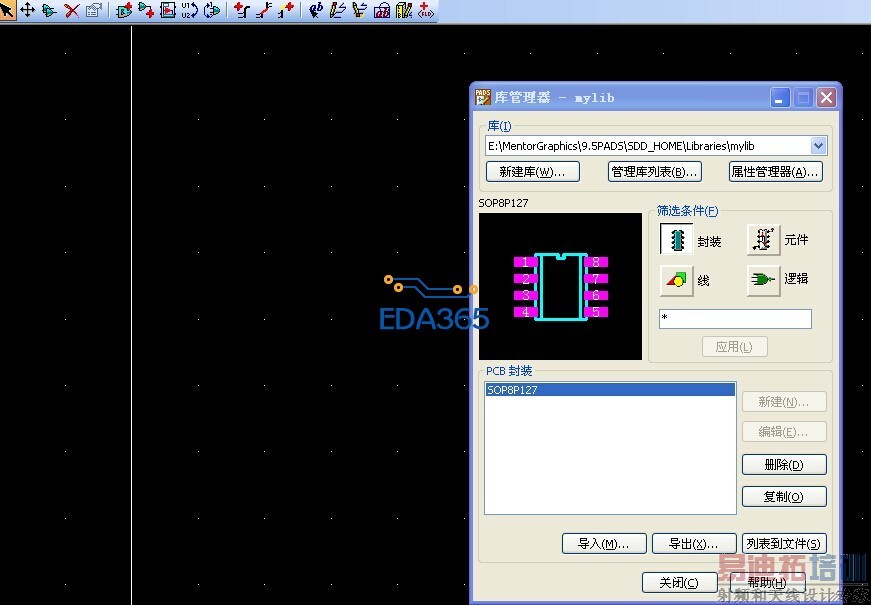

有安装库,内有自带的一些元件封装。

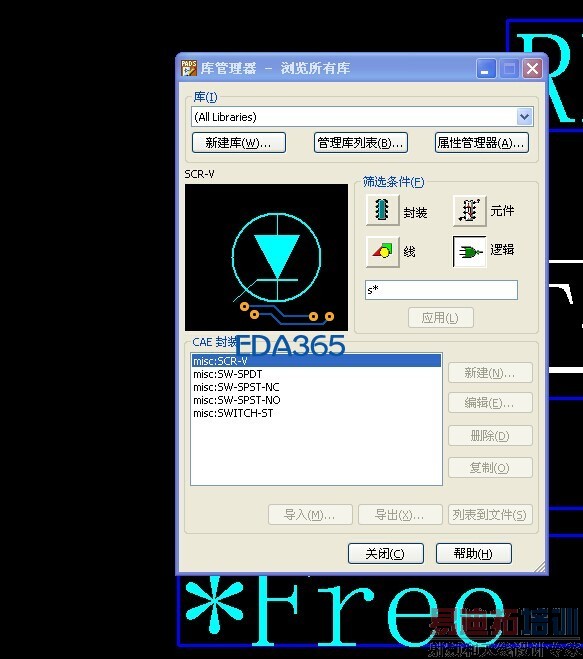

需要添加common的元件库进来。

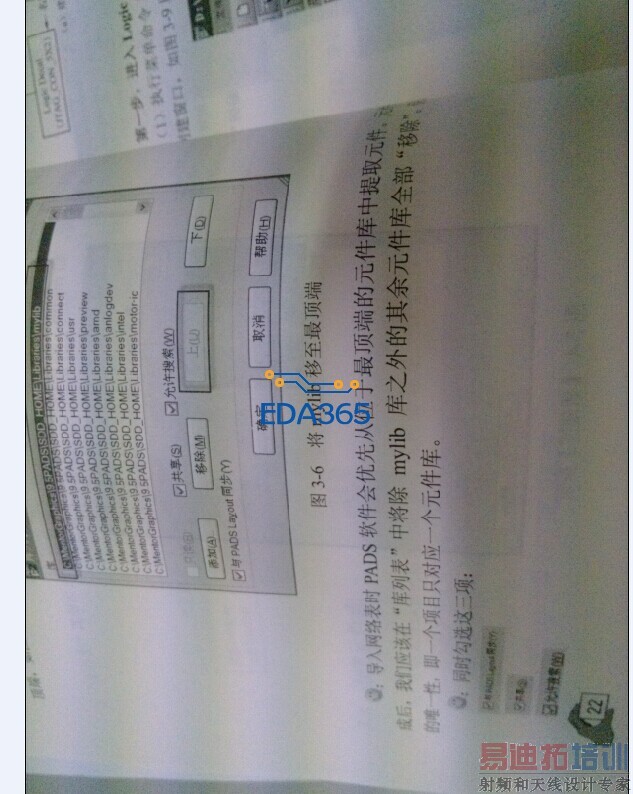

是的,但是不是说只留一个库,保持唯一性么?这点我不理解。
cadence中通常建一个自己用的库,装自己画的元件,但是电阻电容等分立元件有自己的库,添加进同一个项目就可以了。
同理,你把common里面的那些有用的东东全部复制到你的库中即可。
明白了,在帮助手册里找misc,common等库的说明,竟然没看到,真是奇怪。老师这有学习视频么?学起来直观些。
你要哪方面的学习视频?有时候你认为很有必要的,我却认为太基础了
最好能列出详细需求。
刚开始学习pads9.5,需要pads的入门视频教程,带有原理图、layout等例子的视频。
推荐你买一本书:PADS9.5实战攻略与高速PCB设计。
