PADS LAYOUT 中 Layer Thickness 设置的作用?
录入:edatop.com 点击:
大家好!
如题,在pads Layout中有关于layer thichness(层厚)设置,以及介电常数的设置。我想问的是:这个设置对我们router或者layout有什么怎么用呢?我不设置会有什么影响?
做板时,pcb厂商又看不到这些参数,干嘛还要设置。
目前用到的就是,在Hyperlynx仿真时,可以将layer参数直接导入到.Hyp文件中,还有其他作用吗?
谢谢!
如题,在pads Layout中有关于layer thichness(层厚)设置,以及介电常数的设置。我想问的是:这个设置对我们router或者layout有什么怎么用呢?我不设置会有什么影响?
做板时,pcb厂商又看不到这些参数,干嘛还要设置。
目前用到的就是,在Hyperlynx仿真时,可以将layer参数直接导入到.Hyp文件中,还有其他作用吗?
谢谢!
请问Jimmy经常用Hyper Lynx进行Post Layout仿真吗?是否有兴趣写一些关于仿真方面的书籍呢?目前开始学习Hyper Lynx,因为涉及到DDR2的Layout与走线了
呀!没有人吗!
再顶一下,长高点!
有两个作用:

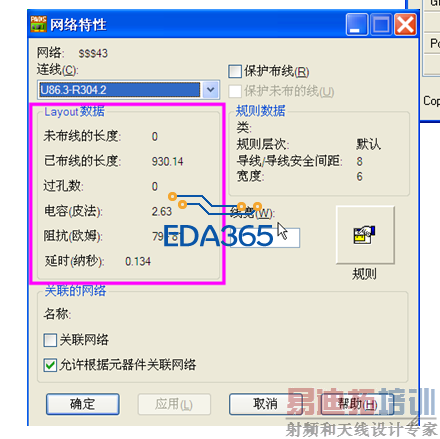

1,可以在PCB中实时显示阻抗,延时信息
2,导入hyperlync仿真时用到。
我们导图给结构后,他们需要设置成正确的板厚,所以还可以省去结构工程师重新设置板厚的步骤。
真羡慕你们,我们是根据结构工程师给的尺寸来设计电路板和板厚啊!
明白了,谢谢各位,老长知识了!
