DXF，导入PADS时选MM导不进去
录入：edatop.com 点击：
autocad标注的是毫米单位，转成dxf后，导入pads时只能选mil才能导入，导进去后尺寸不对，选MM的导不进去，什么原因呢？
如果你不愿意折腾，可以导入英制的，然后在pads里放大39.37倍。
天空飘来五个字：无图无真相

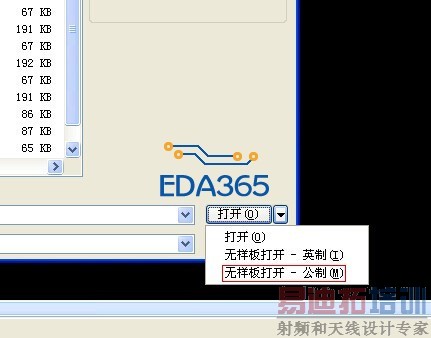

应该是新建CAD的时候没有选以公制打开
如图
附件为原文件
LED615.rar
这是原文件
新建CAD的时候怎么选以公制打开？
我新建了一个公制的CAD，把这个图中的内容复制到新建的cad中，导出DXF格式的文件，再导PADS还是只能导英制的呀，搞不定，求帮助先谢谢了
DXF导入pads Layout问题集之导入板框
楼主，你的文件是dwg格式的呀！
谢谢楼上的，问题得以解决
AUTOCAD的文件导到PADS时，最容易出现的就是这个问题啦，
