一个关于BGA的问题.
录入:edatop.com 点击:

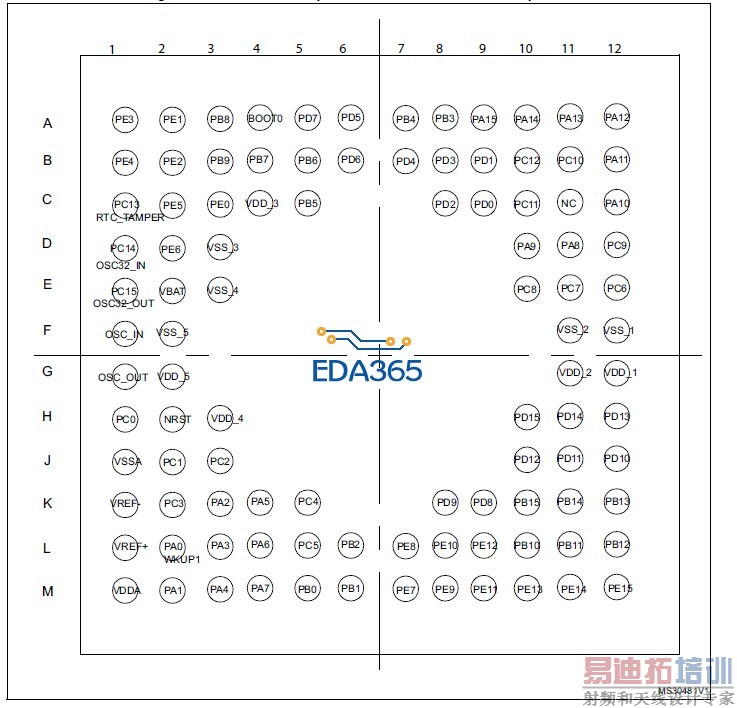

第一次画100管脚的BGA的封装,根据向导设置好以后,显示的管脚是A1-12到M1-M12,我看元件PDF文档上面相对应的管脚如下图:
现在就是请问,我要把原理图和管脚图一一对应起来,在LOGIC里面操作方便呢?是不是如果是A1那个脚为PE3,就应该在原理图里面把PE3的管脚标号改为A1?
现在就是请问,我要把原理图和管脚图一一对应起来,在LOGIC里面操作方便呢?是不是如果是A1那个脚为PE3,就应该在原理图里面把PE3的管脚标号改为A1?
原理图也应该为A,
PE3是这个管脚的功能描述。
没有人回答一下么。
外面为A1,里面放PE3。
