关于画BGA封装的问题上次问的不清楚自己琢磨了一下，不知道对不对请给参考一下.
录入：edatop.com 点击：
因为从来没有画过BGA的封装，只能自己摸索，看了一下JIMMY的书也没有怎么介绍。
我现在画有两种办法

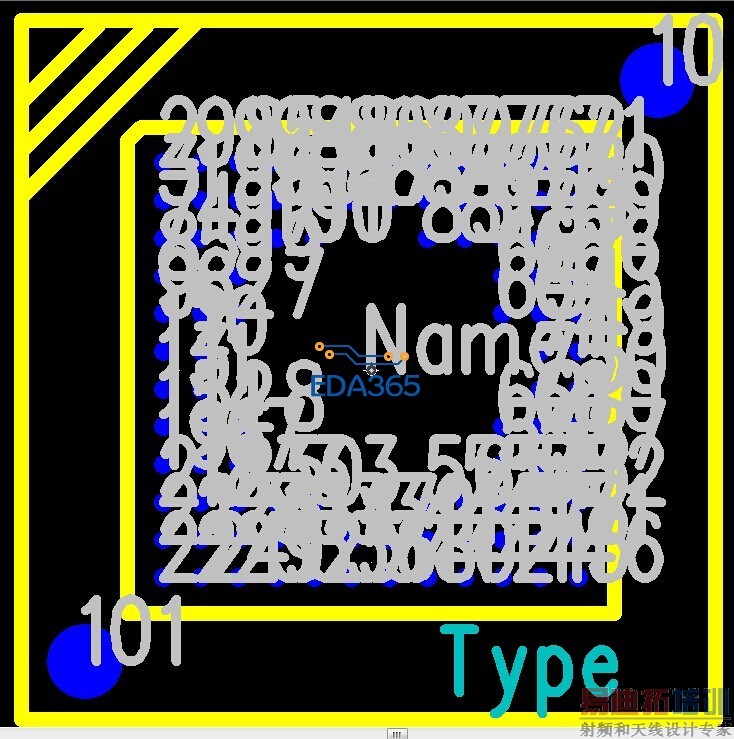

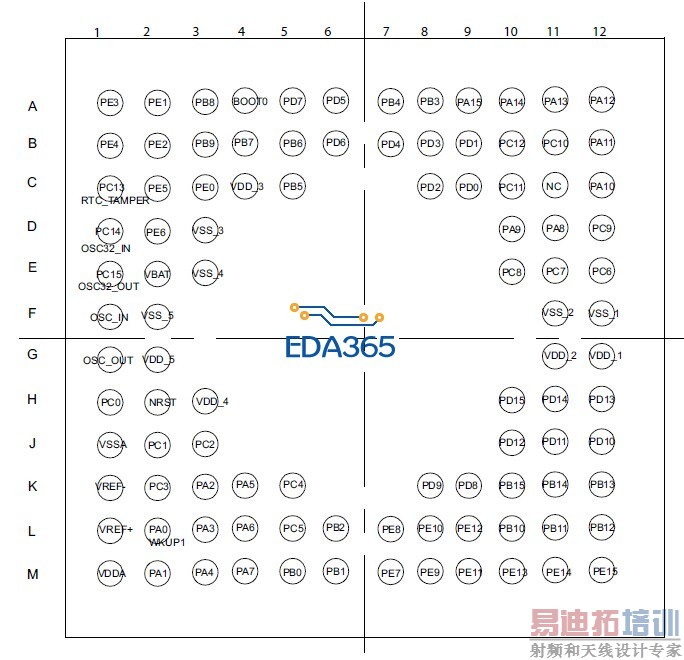

第一种：就是按照数据手册1的方法，先把封装模型画好，然后把原理图按照1的排列全部画好，在相对应的在封装里面去改（如：PE2在LOGIC里面是第一个管脚，但是在封装里面却是B2，就按照原理图把B2的管脚号改为1）

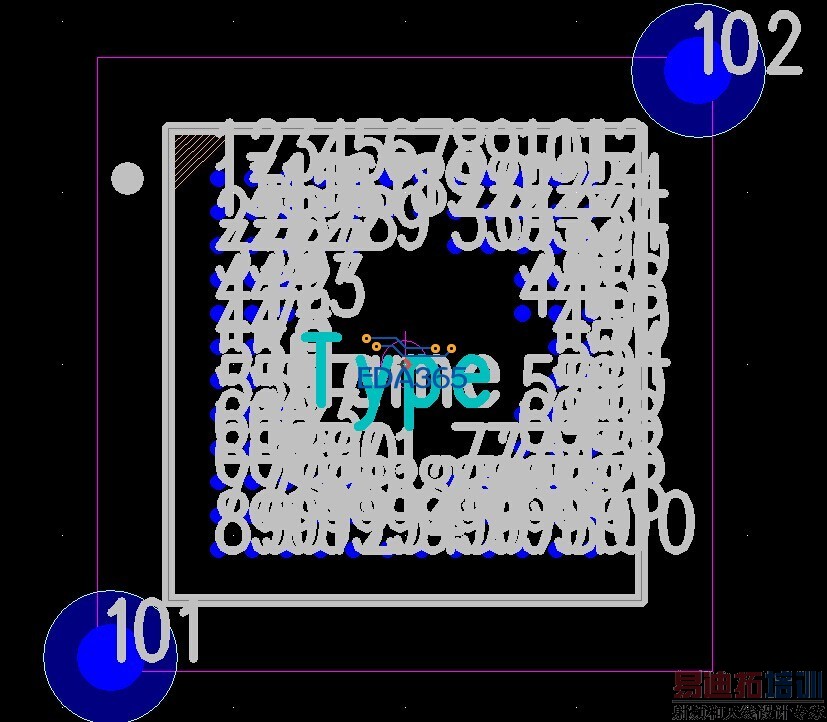

第二种：就是按照数据手册2的方法，先把封装画好，就按照A12-M12（或者1-100）排列好，然后再去画原理图（如：PE2在封装里面是B2或者14管脚，就去原理图里面把PE2的管脚位改成14）
说白了就是一种按照原理图去画封装的管脚排列，一种是按照封装去画原理图的管脚排列
虽然我知道这两种画出来都不会错，但是我觉得我没有抓住画法，搞的太复杂了。
求经验或者说求正确的画法谢谢！
我现在画有两种办法
第一种：就是按照数据手册1的方法，先把封装模型画好，然后把原理图按照1的排列全部画好，在相对应的在封装里面去改（如：PE2在LOGIC里面是第一个管脚，但是在封装里面却是B2，就按照原理图把B2的管脚号改为1）
第二种：就是按照数据手册2的方法，先把封装画好，就按照A12-M12（或者1-100）排列好，然后再去画原理图（如：PE2在封装里面是B2或者14管脚，就去原理图里面把PE2的管脚位改成14）
说白了就是一种按照原理图去画封装的管脚排列，一种是按照封装去画原理图的管脚排列
虽然我知道这两种画出来都不会错，但是我觉得我没有抓住画法，搞的太复杂了。
求经验或者说求正确的画法谢谢！
没看你的步骤。
我一般是这样干的：
一.设计器件的PCB封装（PCB Decal）;
二. 设计器件的原理图封装；

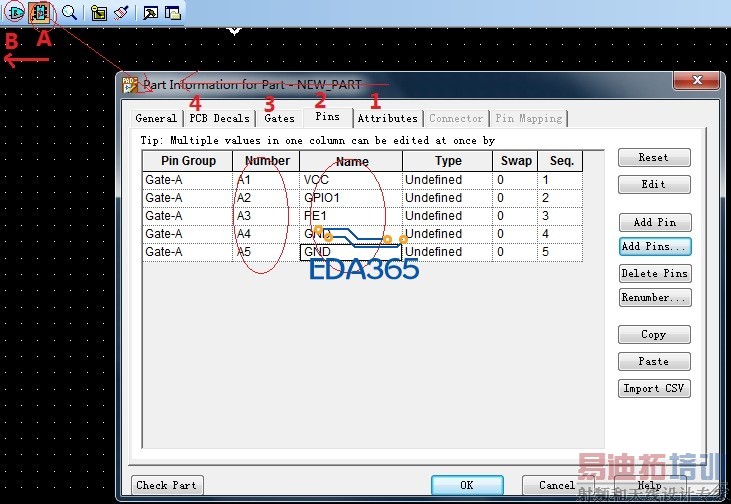

A. Edit Electrical：1--输入厂家及器件型号、2--输入管脚号及管脚名、3--命名Gate、4--指定PCB Decal等。参见附图
B. Edit Graphics: 根据习惯或管脚功能完成管脚排列，设计器件外形。
谢谢。
你把pin number和pin name用excel表格编辑好了后找我。我在网络视频中教你。
